5 典型性能和波形
圖 5-1 所示的應用電路用于生成圖 5-2 – 圖 5-7 中所示的數據。為了達到 22μF 的總有效電容，該設計使用了 2 個 22μF Murata [GRM21BR61A226ME44L] 電容器、2 個 22μF Samsung [CL21A226MAQNNNE] 電容器或 3 個 10μF TDK [C2012X7R0J106K125AB] 電容器。對于 5V 輸出，直流偏置效應產生的電容損失可能很大。除非另有說明，否則 VIN = 5V 且 VOUT = –5V。測試電路是 22μH Coilcraft [LPS5030-223]。

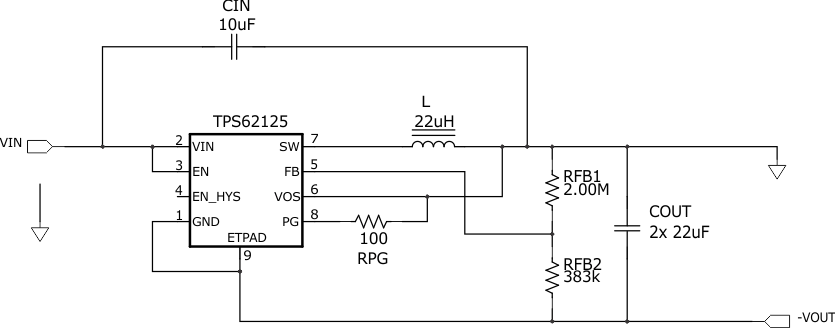

圖 5-1 測試電路的原理圖

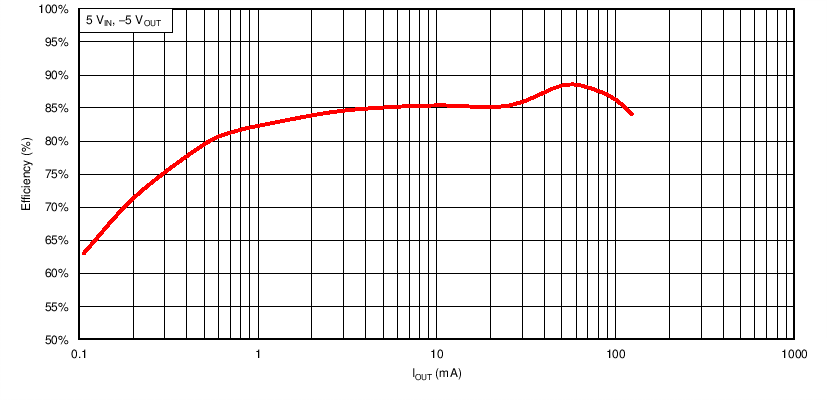

圖 5-2 效率與負載電流間的關系 (VOUT = –5V)

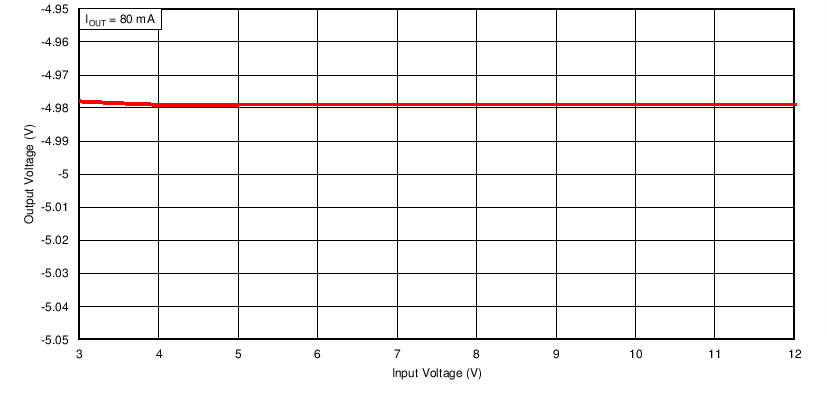

圖 5-3 線路調節

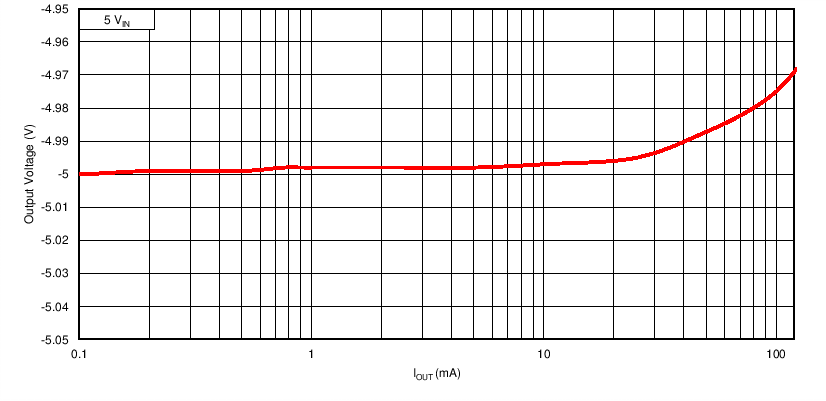

圖 5-4 負載調整率

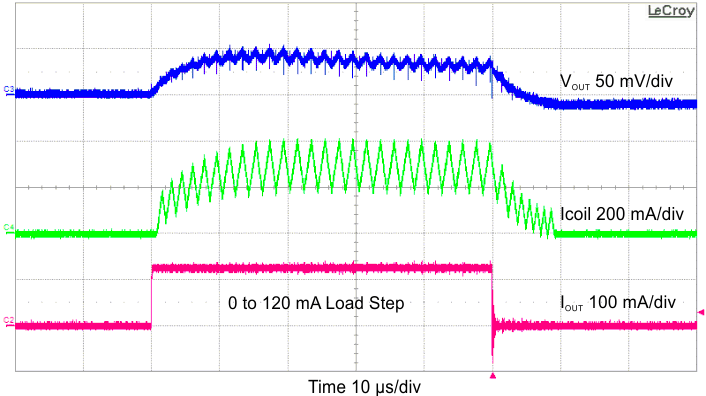

圖 5-5 VIN = 5V 時的負載瞬態響應

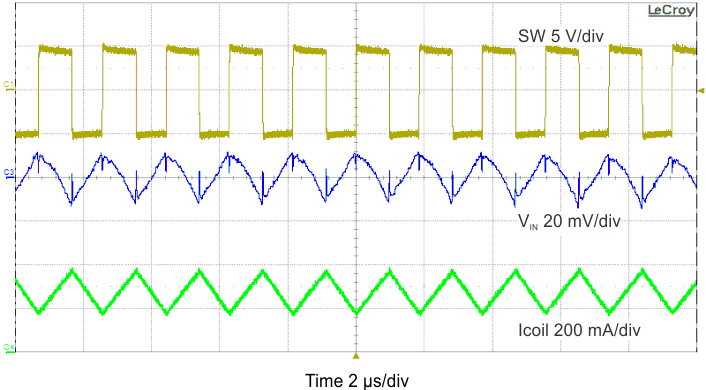

圖 5-6 VIN = 5V 且負載為 120mA 時的輸入電壓紋波

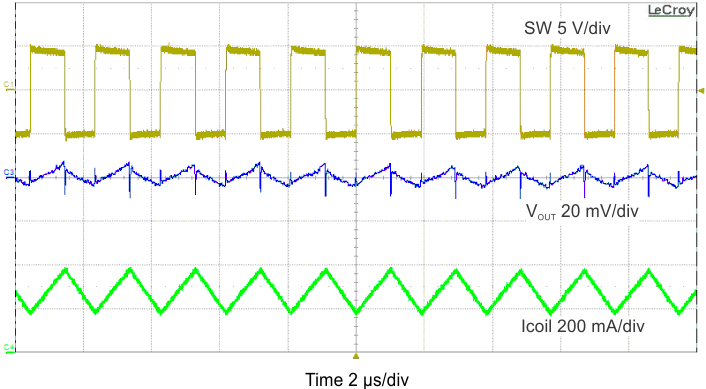

圖 5-7 VIN = 5V 且負載為 120mA 時的輸出電壓紋波
圖 5-8 VIN = 5V 且負載為 10mA 時的輸出電壓紋波

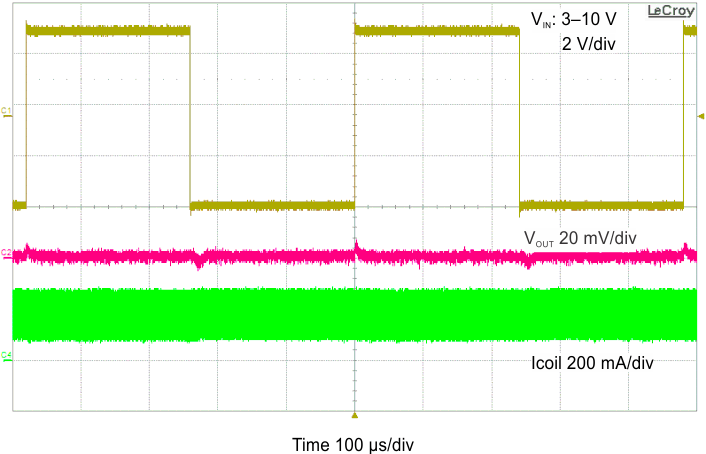

圖 5-9 120mA 負載時的線路瞬態響應
