ZHCABY9C July 2014 – November 2022 TPS62125
一旦 EN 引腳上的電壓達到其閾值且輸入電壓高于 UVLO 閾值,該器件就會啟用。一旦 EN 引腳上的電壓低于其閾值或輸入電壓低于 UVLO 閾值,TPS62125 就會停止工作。
由于 VOUT 在此配置中是 IC 接地,因此 EN 引腳必須以 VOUT(而非接地)為基準。在降壓配置中,1.2V 被視為高電平,小于 1.15V 被視為低電平。但在反相降壓/升壓配置中,VOUT 電壓是基準電壓;因此,高閾值為 1.2V + VOUT,低閾值為 1.15V + VOUT。例如,如果 VOUT = –5V,VEN 在高于 -3.8V 的電壓下被視為高電平,在低于 -3.85V 的電壓下被視為低電平。

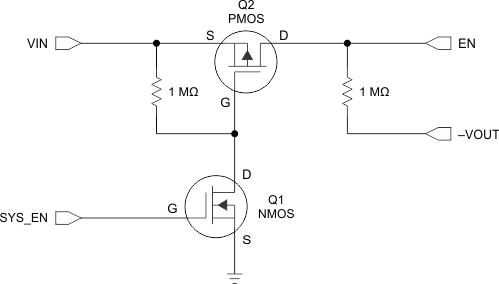

這種行為可能會導致難以啟用或禁用器件,因?yàn)樵谀承?yīng)用中,提供 EN 信號的 IC 可能無法產生負電壓。圖 2-1 所示的電平轉換器電路通過消除負 EN 信號,減少了與失調 EN 閾值電壓相關的任何麻煩。如果不需要禁用 TPS62125,EN 引腳可在沒有此電路的情況下直接連接至 VIN。

最初驅動 EN 的正信號改為連接到 Q1 的柵極 (SYS_EN)。當 Q1 關閉 (SYS_EN grounded) 時,Q2 在其 VGS 上看到 0V,并且也保持關閉。在這種狀態下,EN 引腳檢測到 –5V 低于低電平閾值,并禁用該器件。
當 SYS_EN 提供足夠的正電壓來開啟 Q1(MOSFET 數據表中指定的 VGS 閾值)時,Q2 的柵極通過 Q1 接地。這會將 Q2 的 VGS 驅動為負,并打開 Q2。現在,VIN 通過 Q2 連接到 EN,并且引腳高于高電平閾值,從而導通器件。務必確保 Q2 的 VGD 和 VGS 在啟用和禁用狀態期間都保持在 MOSFET 額定值范圍內。不遵守此約束可能會導致 MOSFET 損壞。
啟用和禁用序列如圖 2-2 和圖 2-3 所示。SYS_EN 信號激活使能電路,G/D 節點信號表示 Q1 和 Q2 之間的共享節點。此電路使用 5V SYS_EN 信號和雙路 N/PFET Si1029X 進行了測試。EN 信號是電路的輸出,從 VIN 變?yōu)?VOUT,從而正確啟用和禁用器件。當 IC 被禁用時,PG 引腳用作輸出放電以加速 VOUT 恢復到 0V。
圖 2-2 啟用序列

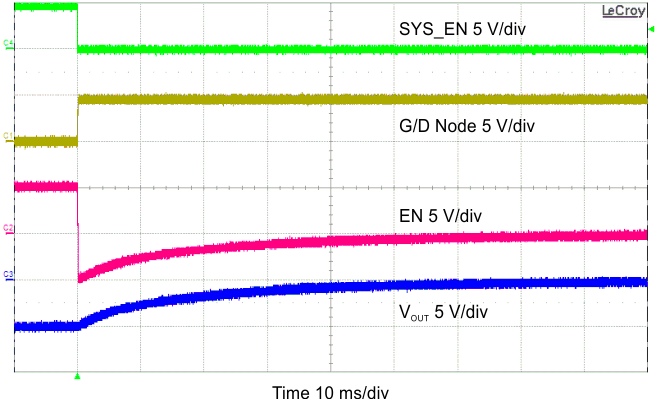

圖 2-3 禁用序列
