與具有相對恒定負載分布的筆記本電腦電池應用不同,根據實際通信協議(GSM、CDMA、3G GSM 或 3G CDMA),手機/智能手機或 PDA 具有脈動負載分布。此類應用問題始終與 Impedance Track? 如何準確預測電池剩余電量有關。脈動電流會帶來哪些影響?在本示例中,使用 GSM 智能手機來檢驗 Impedance Track? 的準確性。
如前所述,僅當滿足某些條件時,才能更新 Qmax 和電阻。在脈動電流下,可能難以獲得準確的 OCV 讀數。下面將討論如何仔細檢查是否滿足這些條件。
首先,必須明確 OCV 讀數不需要零電流。只需要低電流(即,速率小于 C/20)。當手機處于待機模式時,這在手機/智能手機應用中很常見。在弛豫過程中,短尖峰電流脈沖不會將測量儀表從弛豫模式喚醒,因為默認情況下 DF.Quit Relax Time = 1。電流必須保持高電平超過 1 秒才能退出弛豫模式。
其次,如果一個電壓讀取點恰好在尖峰出現時讀取,則會將其忽略,因為 IT 會檢查電流是否超過 DF.Dsg Current Threshold。如果是,則使用之前的 OCV 讀數。如圖 2-3 中所示,這些讀數存儲在 RAM 中。
本次測試中使用的 GSM 手機是注冊手機。在測試期間,將使用實際電話,以及諸如玩游戲、查看電子郵件和待機模式等應用。用時間戳記錄電池電壓和放電電流。還會記錄 IT 報告的 RSOC。
如圖 3-2 中所示,IT 報告的電流由器件中的模數轉換器 (ADC) 和 IT 算法進行平均。雖然 GSM 手機在 GSM 協議下運行*,但當手機的 LCD 屏幕開啟時,報告的峰值電流約為 200mA 至 300mA,當屏幕關閉時,僅約為 80mA。
*GSM 波形:0.48ms 為 1A,4.76ms 為 72mA

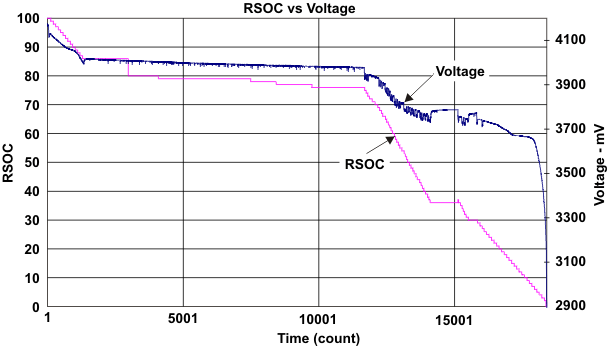

圖 3-1 GSM 智能電話:相對充電狀態 (RSOC) 與電池電壓

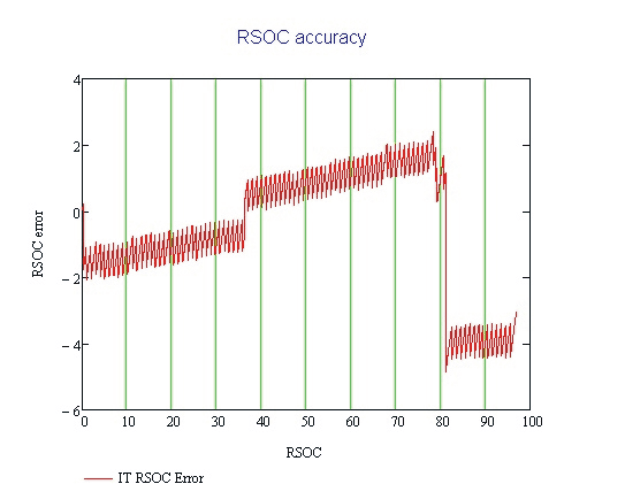

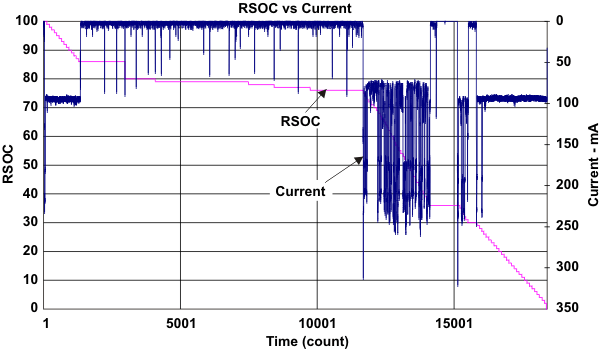

圖 3-2 GSM 智能電話:相對充電狀態 (RSOC) 與放電電流然后,根據數據日志文件計算此特定測試的 RSOC 準確性,圖 3-3 顯示了整個放電循環中的 RSOC 準確性。當放電開始時,誤差約為 4%,但當手機進入待機模式(RSOC = 85% 左右)時,無論高電流尖峰(有延遲)如何,IT 都能獲取準確的 OCV 讀數。從 RSOC = 80% 下降到 RSOC = 0%,準確度在 2% 以內。
圖 3-3 GSM 智能電話:RSOC 精度此測試證明,即使對于脈動負載分布,IT 算法也能按預期工作。高電流尖峰不會影響 IT 準確性。
將原始數據閃存內容與最終數據閃存內容進行比較(請參閱圖 3-4)后,可以清楚地看到已在實際應用測試期間更新了 Qmax。測試證明,測量儀表可以滿足 Qmax 更新條件,以完成 Qmax 更新和 RSOC 更新。

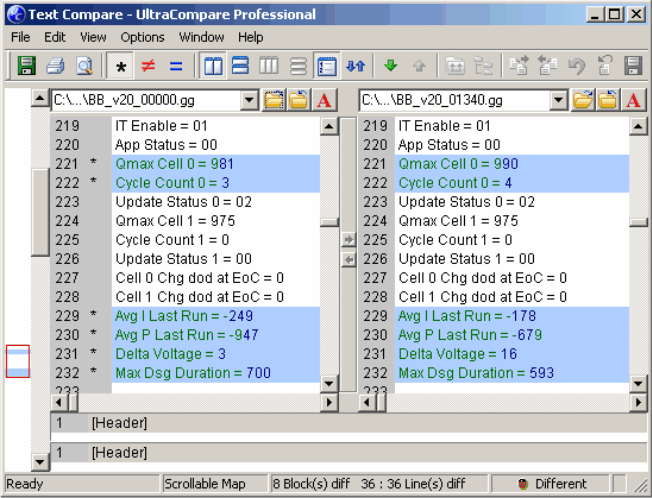

圖 3-4 顯示 Qmax 的閃存數據日志已更新
