2.2 定義
使用頻率調制實現展頻與 FM 無線電傳輸類似，是通過載波頻率調制來傳輸信號的。雖然在展頻中未傳輸信號，但兩者會用到同一個術語。

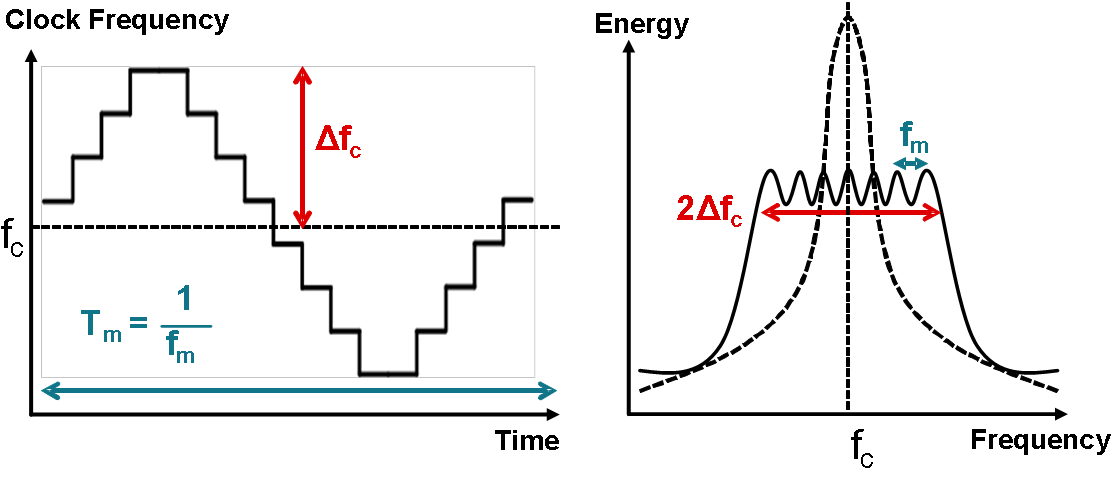

圖 2-2 時域（左）和頻域（右）中的三角調制圖 2-2（左）顯示了三角類型展頻的示例，其中時鐘頻率是時間的函數，圖 2-2（右）中為基波生成的頻譜圖。時域顯示了調制波形的一個周期，其中 fC 是未調制振蕩器（載波）頻率，fm 是調制頻率，而 ΔfC 是開關頻率偏離 fC 的距離。請注意，雖然圖 2-2（左）中顯示的波形是離散的，但這并不一定意味著這是數字抖動。由于開關穩壓器的時鐘頻率在每個開關周期只能更新一次，因此無論采用何種調制方法，頻率與時間波形都必須是離散的。盡管三角調制曲線只是許多模擬抖動曲線之一，但由于它易于生成且性能較好 [1]，因此非常常見。因此，本應用手冊不會分析其他類型的模擬抖動曲線。
