2.3 優化和取舍
優化展頻時，最重要的因素是調制指數 m，它被定義為 ΔfC/fm [3]。一般而言，這個數字越大，基頻下的能量減少就越低。增大 ΔfC 會在其他頻率上分散能量，而降低 fm 會在卡森帶寬 2ΔfC 內提供額外的頻率分量，從而降低基頻上的能量 [1]。但是，ΔfC 和 fm 都有限制。對于 ΔfC，時域和頻域都有限制。在時域中，ΔfC 較大會增加輸出紋波，還會導致電感器電流紋波發生較大變化。在頻域中，如果 ΔfC 太大，會可以開始將能量分散到不需要的頻段中。
從數學角度來看，減少 fm 應該始終會導致能量的減少。但是，由于 RBW 濾波器基于時間的效應，還有一個額外限制。RBW 濾波器的穩定時間是濾波器帶寬的倒數 [3]。如果允許該濾波器穩定，頻譜分析儀的峰值檢測器將檢測到能量等于未調制信號。另一方面，相對于 RBW 濾波器的穩定時間，調制速度非?？?，使濾波器沒有機會響應，并且不允許峰值能量衰減。換言之，在濾波器帶寬之外花費的時間不足以使調制有用。圖 2-3 展示了此概念，顯示了進出 RBW 濾波器的有限穩定時間。由于這一限制，盡管從理論角度來看，應優先選擇較小的 fm，但通常選擇的 fm 大致等于 RBW。從理論角度和基于時間的濾波器角度分析調制頻率，是優化展頻的關鍵。

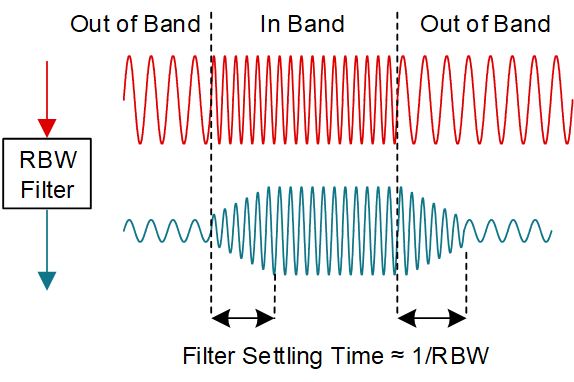

圖 2-3 RBW 濾波器穩定時間的影響請務必注意，隨著系統頻率 (fC) 的降低，展頻/抖動可以實現的最佳性能會降低。這只是因?yàn)樵诘皖l時，ΔfC 受到系統限制，展頻峰值減少量不能超過 10log (RBW/2ΔfC) [3]。
