4.4.3 仿真
對 IBB 進行仿真可能有點棘手。通常，您不能將降壓轉換器的仿真模型直接用于 IBB。這是因為模型中的內部電路以全局“接地”或零伏基準節點為基準。正如我們看到的，對于 IBB 拓撲，IC 接地成為了應用中的輸出電壓。有兩種方法可以解決這個問題。在許多情況下，您會在您感興趣的器件的產品文件夾中找到專用的 IBB 模型。文件名通常包含“反相”或“IBB”之類的字眼。這些模型與降壓穩壓器的模型相同，但內部電路的接地與零伏基準不同。這些模型可直接用于對 IBB 進行仿真。如果沒有專用 IBB 模型，則可以使用圖 4-4 中所示的技巧。采用這種方法時，輸入電源在降壓轉換器的輸入和輸出之間進行自舉。在這種情況下，在監測電壓時必須小心，以確保您的測量基準點正確無誤。

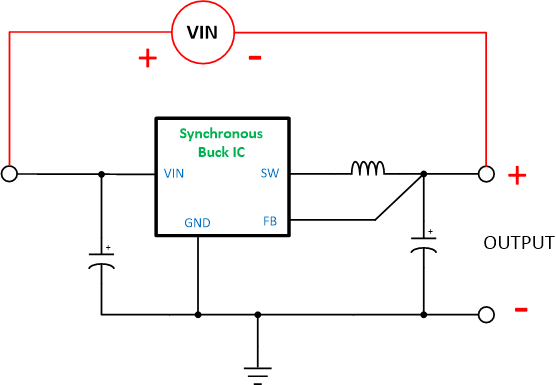

圖 4-4 IBB 的仿真
