ZHCABU0B May 2020 – October 2022 LM63615-Q1 , LM63625-Q1 , LM63635-Q1 , LMR33620 , LMR33620-Q1 , LMR33630 , LMR33630-Q1 , LMR33640 , LMR36006 , LMR36015 , TPS54360B , TPS54560B
一些穩壓器具有用于將開關頻率鎖定到系統時鐘的同步輸入。圖 7-2 中所顯示的電平轉換器之一可用于提供此功能。

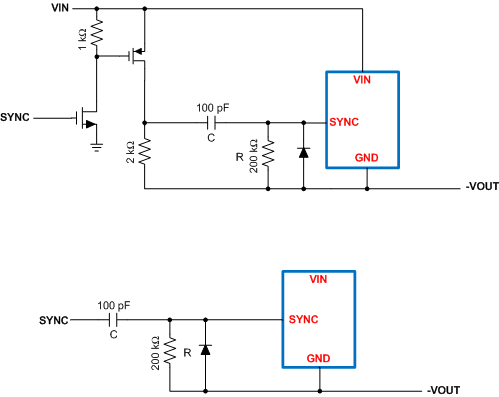

圖 7-2 同步電平轉換器下方的原理圖顯示了一種簡單的解決方案,但需要低阻抗驅動信號。上方原理圖中的解決方案雖然更復雜,但允許使用普通的邏輯驅動。此外,此解決方案要求 SYNC 輸入能夠承受 VIN + |VOUT|。在所有情況下,RC 時間常數都應比開關周期長得多。
