4.1 電壓應力
選擇要轉換為 IBB 的降壓穩壓器時，需要特別注意該應用的電壓和電流要求?？焖贋g覽圖 4-1 便可以看出，穩壓器 IC 的 VIN 和 GND 引腳上的電壓等于輸入電壓加負輸出電壓。該電壓大于降壓穩壓器的電壓，降壓穩壓器上僅是 VIN 和 GND 端子間的輸入電壓。例如，如果您需要將 +24V 的輸入轉換為 –15V 的輸出，則需要一個額定電壓至少為 39V 的穩壓器。這將排除許多可用的“36V”器件，需要使用額定電壓為 40V 或更高的器件。此處應用的數據表規格是“絕對最大輸入電壓”額定值。這同樣適用于非同步解決方案中的“環流”二極管的額定電壓。

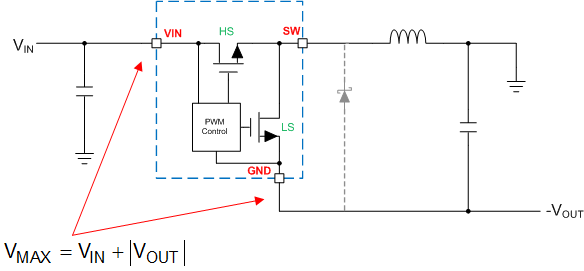

圖 4-1 IBB 上的電壓應力
