2 反相降壓/升壓轉換器
圖 2-1 中的圖顯示了普通直流/直流降壓轉換器和 IBB 的比較。降壓轉換器采用正輸入電壓并將其轉換為幅度較小的正輸出電壓。IBB 采用正輸入電壓并將其轉換為負輸出電壓，而且輸入和輸出之間采用一個共用接地連接。兩個轉換器之間的相似性很明顯。圖 2-2 中的頂層原理圖顯示了采用降壓穩壓器并將其轉換為 IBB 的連接。看一下以紅色顯示的連接，我們可以看到，降壓輸出現在是系統接地，而降壓“接地”變為負輸出。在輸入電源和系統接地之間添加了一個額外的輸入電容器。下方原理圖顯示了使用同步降壓穩壓器 IC 時的連接。也可使用非同步轉換器。請注意，IC 的“接地”基準現在是負輸出電壓。使用此配置時，這會對最大輸入電壓和控制輸入產生影響。此外，請注意，指向該穩壓器的反饋連接與普通降壓穩壓器的反饋連接沒有不同。雖然這些示例顯示了具有內部反饋分壓器的同步降壓穩壓器，但也可以使用非同步 IC 和/或外部反饋分壓器。
以下列表詳細說明了連接更改：
- 將降壓正輸出重新分配為系統接地。
- 將降壓穩壓器接地節點重新分配為負輸出電壓節點。
- 正輸入保持不變。

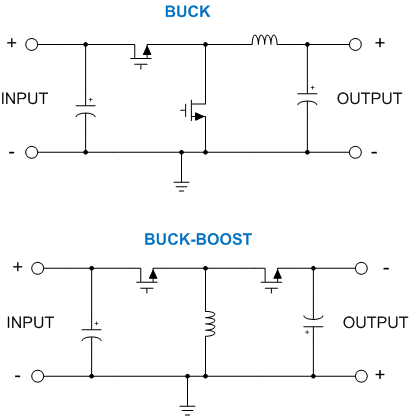

圖 2-1 降壓和反相降壓/升壓拓撲的比較

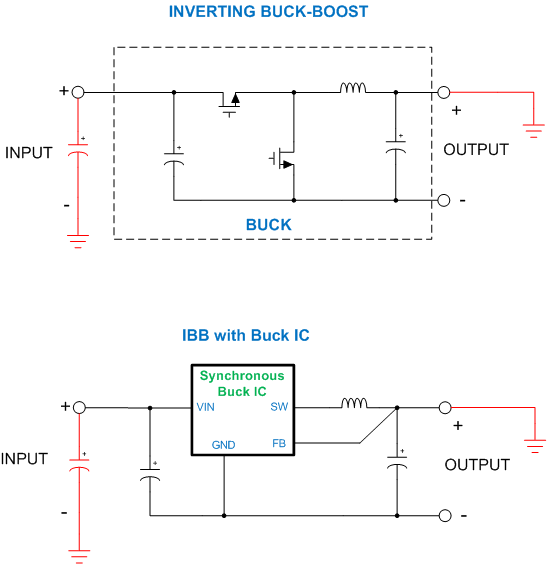

圖 2-2 將降壓轉換器轉換為反相降壓/升壓轉換器
