7.1 使能輸入電平轉換
如果需要系統控制 IBB 的使能功能，則需要一個簡單的電平轉換器。圖 7-1 中所示為兩個可能的電路。

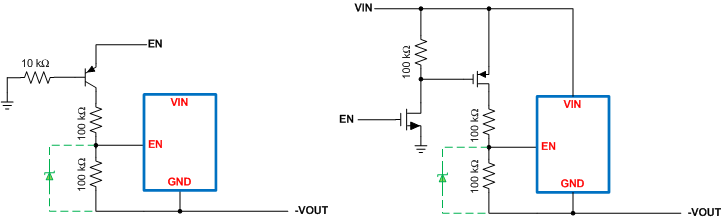

圖 7-1 使能電平轉換器左側電路的閾值遲滯較大，需要控制邏輯提供少量電流。但是，它只需要一個晶體管。右側電路沒有遲滯，不需要該邏輯提供電流，但需要兩個晶體管。在任何情況下，都請確保降壓轉換器的 EN 輸入能夠承受穩壓器的全輸入電壓額定值（數據來自數據表的絕對最大額定值 部分）。否則，必須使用額定值低于最大使能電壓限值的齊納二極管，如圖所示。即使系統不需要控制穩壓器的使能，仍必須正確端接此輸入，以使穩壓器保持開啟狀態。在這種情況下，請參閱降壓穩壓器數據表，了解指向使能輸入的正確連接。
在某些系統中，用戶可能希望將使能控制用作輸入欠壓鎖定 (UVLO) 功能。實現這一點的最佳方法是使用所示的使能電平轉換器之一，并使用外部運算放大器/基準來提供 UVLO 功能。TLV6713 或類似產品可與圖 7-1 中所示的電路之一配合使用，為 IBB 提供輸入 UVLO 功能。
