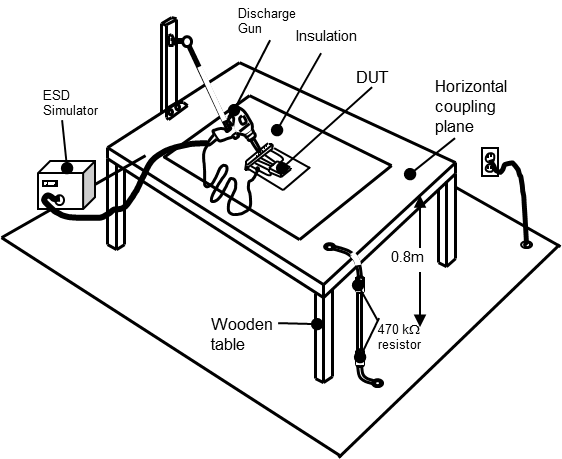

TI ESD 測試臺設置符合 ISO 10605 標準,如圖 3-1 所示。被測器件 (DUT) 置于水平耦合平面 (HCP) 上。兩個串聯的 470kΩ 電阻器將 HCP 連接到接地參考平面 (GRP),所有器件都放置在一個不導電的桌面上。與 IEC 61000-4-2 不同的是,ISO 10605 應模擬車輛中器件的放電,因此發生器(圖 3-1 中為 ESD 仿真器)接地到桌子(HCP 上面)而不是大地。這是因為桌子應是與大地隔離的獨立體。圖 3-1 中的圖示展示了設置中其余部分的基本概述。請注意,仿真器接地到桌子 (HCP),而不是地板。
