2 智能路由和微型 IC 封裝
正確的引腳分配對于確保元件便于放置和設計尺寸較小至關重要。同樣重要的是，要能夠輕松地接觸到器件封裝上提供的所有引腳。要集成 I2C 通信接口，需要添加兩個額外的邏輯引腳 SDA 和 SCL。為便于布線而無需昂貴的微型通孔，應在器件外部添加 I2C 引腳。
TPS62861 將靈活的設計和較小的設計尺寸融為一體。TPS62861 封裝在 8 引腳微型 0.7mm x 1.4mm 晶圓級芯片封裝 (WCSP) 中。圖 3-2 顯示了 TPS62861 的 PCB 布局，該布局針對 12mm2 的設計尺寸進行了優化，并且所有引腳都可以從封裝外部觸及。連接到 IC 不需要通孔。

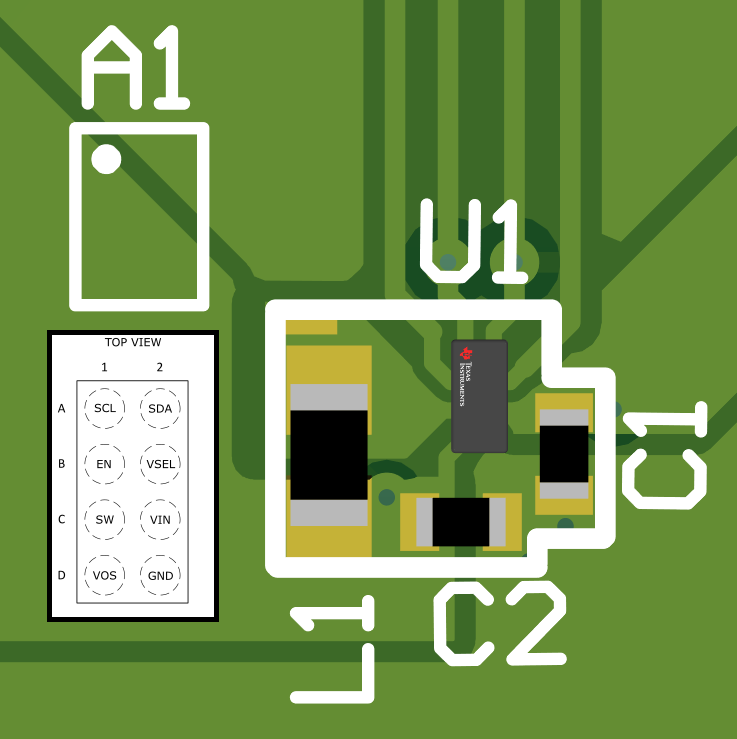

圖 2-1 TPS62861 無通孔連接所有引腳的布局布局至關重要：解決 WCSP 封裝中直流/直流轉換器的引腳分配問題 是一篇技術文章，旨在介紹良好的引腳分配如何有助于實現小型且簡單的具備 I2C 通信接口的直流/直流轉換器。
