3 可選強制 PWM/PSM 運行
電池供電的應用需要降壓轉換器以在輕負載條件下提供高效率，從而降低功耗并確保電池長時間運行。因此，許多降壓轉換器實施節能模式 (PSM) 運行，這種運行方式可在輕負載條件下自動降低開關頻率。然而，開關頻率降低會增加輸出電壓紋波。對于某些敏感負載，較高的輸出電壓紋波幅度以及較低的開關頻率可能是不可接受的。
TPS62866 的控制寄存器中提供了一個啟用 FPWM 模式 位。啟用該位將強制進入 PWM 模式運行，以實現更小的輸出電壓紋波。圖 3-2 顯示了 TPS62866 效率曲線差異，而圖 3-2 顯示了輸出紋波差異。TPS62866 的 4μA IQ 為許多便攜式應用提供了較高的輕負載效率。

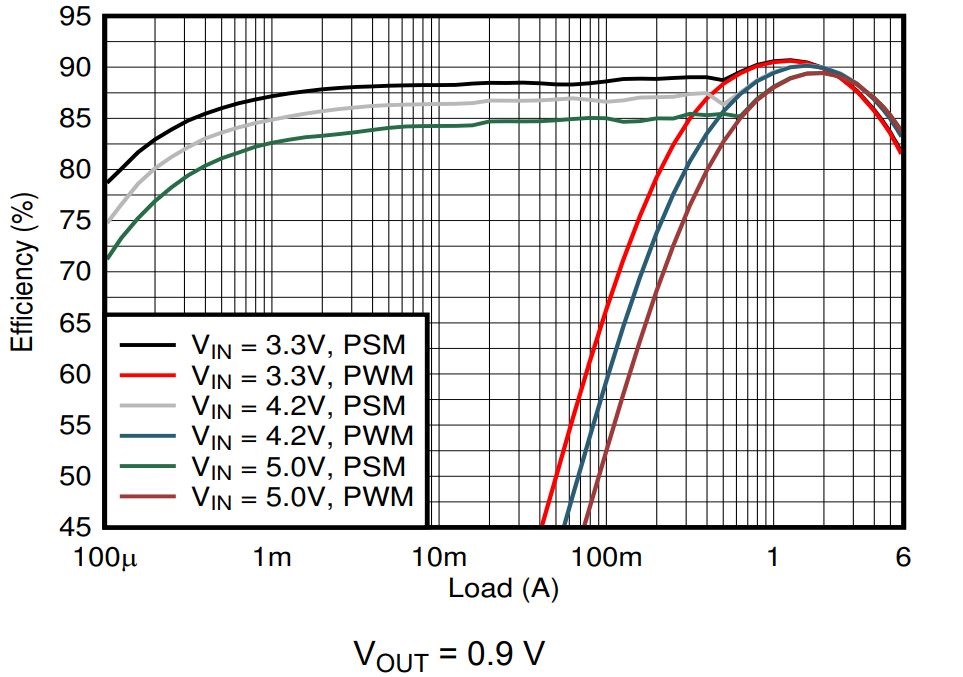

圖 3-1 TPS62866 節能模式和強制 PWM 模式下效率與負載電流間的關系

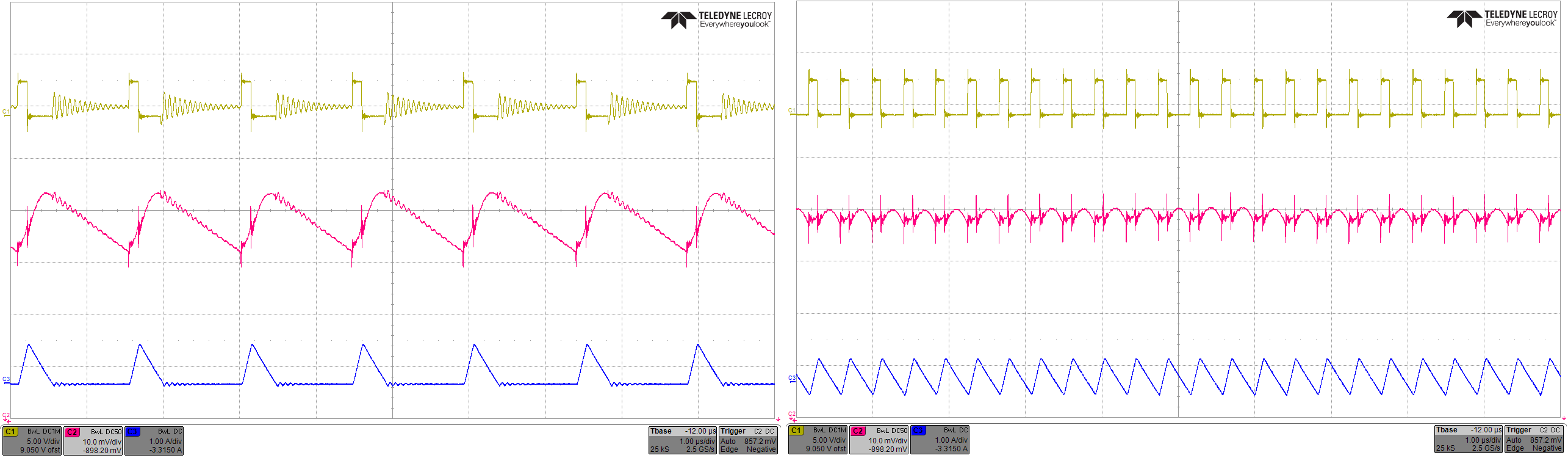

圖 3-2 TPS62866 采用節能模式（左）和采用強制 PWM 模式（右）時的輸出電壓紋波運行條件：VIN=3.3V，Vout=0.9V 且 Iout= 100mA
