3.1.2 低延遲濾波器
與線性相位濾波器相比，低延遲抽取濾波器具有更小的群延遲（約為輸出采樣率條件下 5 至 7 個樣本），但其群延遲偏差不為零。群延遲偏差通常小于輸出采樣率時間周期的百分之一。在所有采樣率條件下，低延遲濾波器對應的帶外衰減大于 85dB。圖 3-2 展示了 48kHz 采樣率條件下的低延遲響應，以供參考。虛線表示最小帶外衰減水平，約為 86dB。這意味著，低延遲抽取濾波器鏈會將任何混疊帶外噪聲分量的強度衰減至少 86dB。低延遲濾波器適用于需要快速模數轉換和處理中低頻帶的應用。圖 3-3 展示了 48kHz 低延遲濾波器的相位偏差圖。在 DC 至 0.37 × fs Hz 條件下，它具有非零（小于 0.3 度但大于 -0.25 度）相位偏差）。如果應用中的目標頻帶小于 0.37 × fs Hz，則可以使用低延遲濾波器，并享受更快的轉換性能。

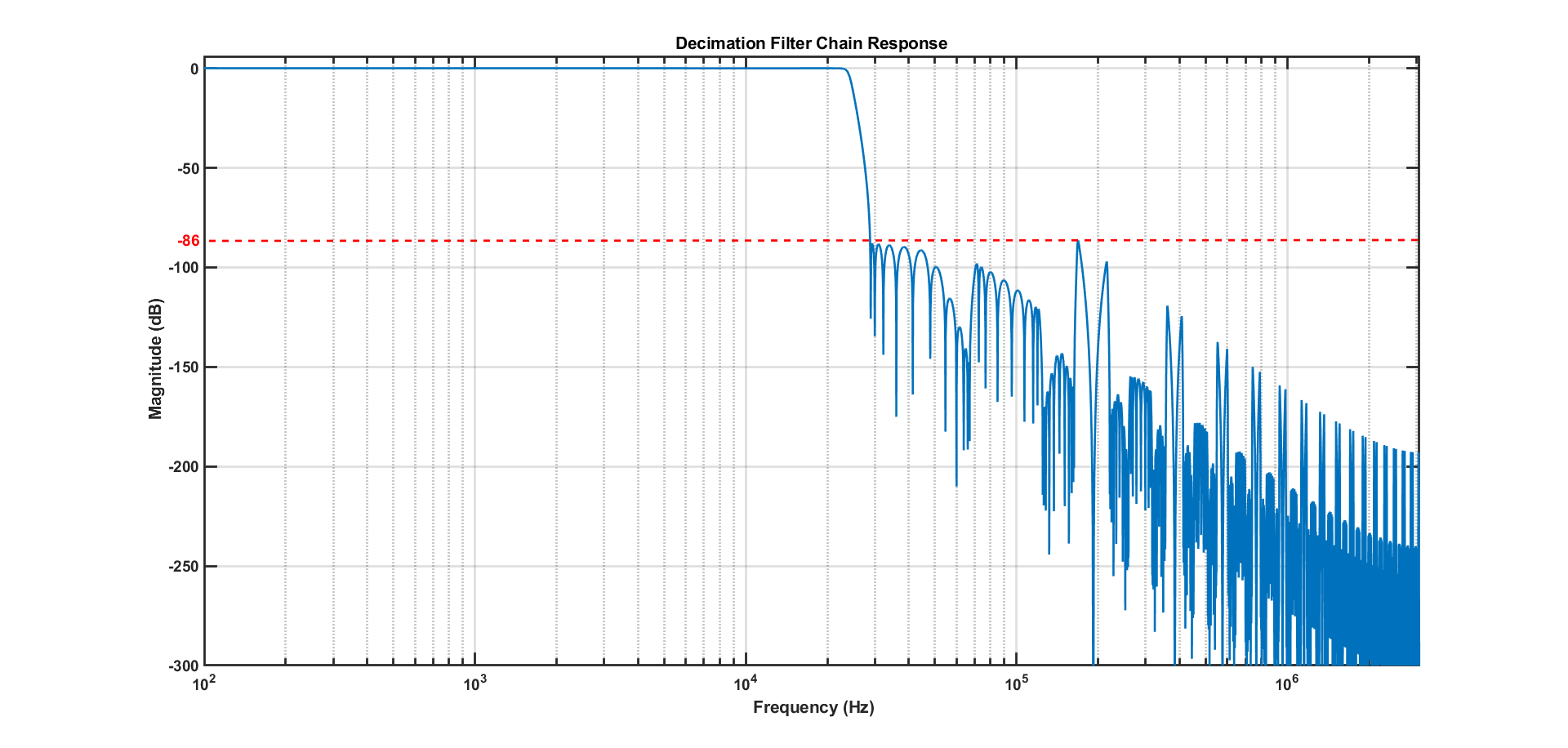

圖 3-2 低延遲抽取濾波器響應

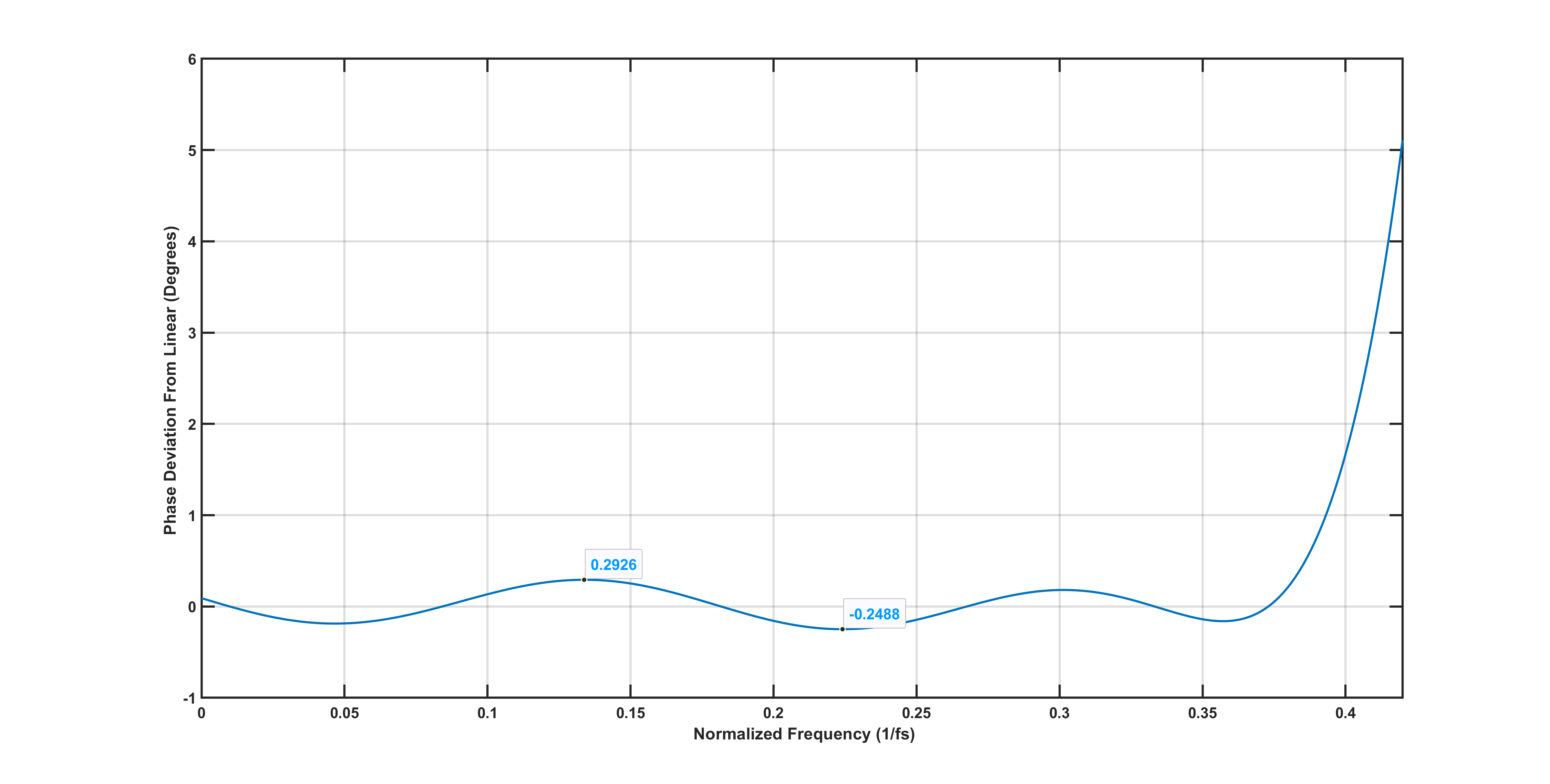

圖 3-3 低延遲抽取濾波器的相位偏差
