ZHCABJ6B April 2022 – January 2024 PCM3120-Q1 , PCM5120-Q1 , PCM6120-Q1 , TLV320ADC3120 , TLV320ADC3140 , TLV320ADC5120 , TLV320ADC5140 , TLV320ADC6120 , TLV320ADC6140
1 引言
將模擬信號轉換為數字信號的過程包括兩個步驟：對輸入模擬信號進行采樣并將采樣的信號量化為數字值。采樣步驟將連續時間信號轉換為以采樣頻率為間隔的離散時間樣本，而量化步驟則將采樣的信號數字化為離散振幅值。理論上，采樣定理指出，采樣頻率 (FS) 可以選擇為至少是最大輸入信號頻率成分 (FB) 的兩倍。不過，來自 N×FS ± FB（N = 1、2、3，以此類推）的帶外信號、干擾或噪聲會再次混疊到目標頻帶，從而與輸入信號重疊。圖 1-1 顯示了這種大于 FS 的帶外頻率混疊到帶內頻率 (FB) 的情況。為了限制這些帶外頻率對帶內頻率的干擾，這里使用了一個低通濾波器，該濾波器顯著減少了模數轉換器 (ADC) 輸入端之前的帶外頻率。通過選擇高階低通濾波器，可以顯著衰減混疊分量，但是濾波器越高階，成本也會越高。

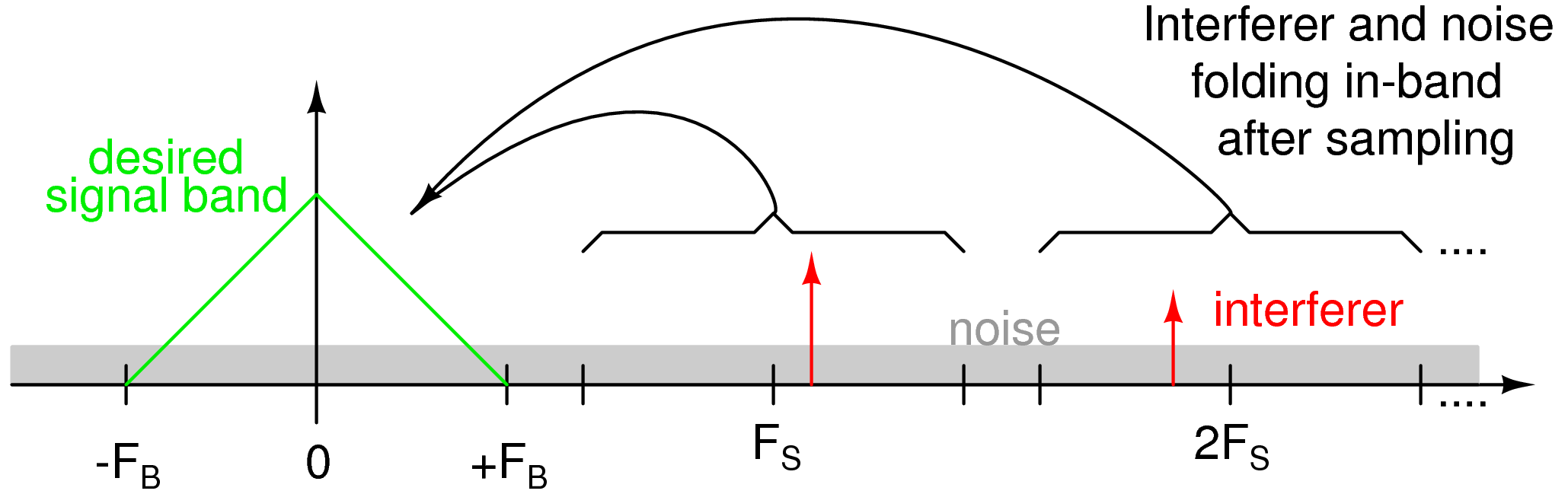

圖 1-1 采樣造成噪聲和干擾信號再次混疊
