3.1.3 超低延遲濾波器
與低延遲濾波器相比，超低延遲抽取濾波器具有最小的群延遲（約為輸出采樣率條件下 3–4 個樣本），但其群延遲偏差更大。超低延遲濾波器對應的帶外衰減大于 85dB。圖 3-4 展示了 48kHz 采樣率的超低延遲頻率響應。超低延遲濾波器的幅度響應與低延遲濾波器近乎相同。超低延遲濾波器具有更低的群延遲，但相位偏差更大。圖 3-5 展示了 48kHz 采樣率濾波器的相位偏差。對于小于 0.3 × fs 的頻率，相位偏差并不太大（小于 14.5 度但大于 -10.3 度）。超低延遲濾波器適用于需要極快轉換但可以容忍少量相位偏差的應用。

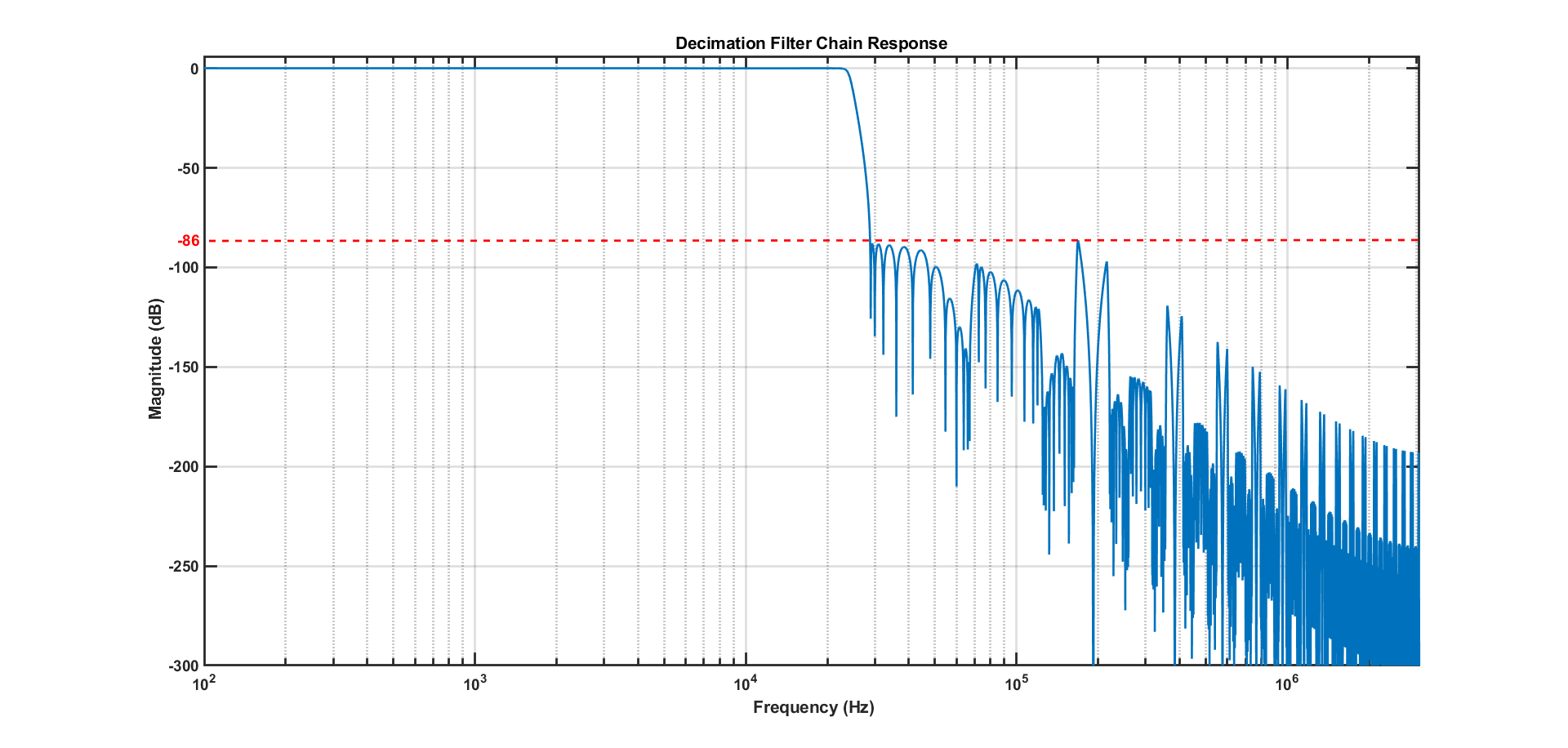

圖 3-4 超低延遲抽取濾波器響應

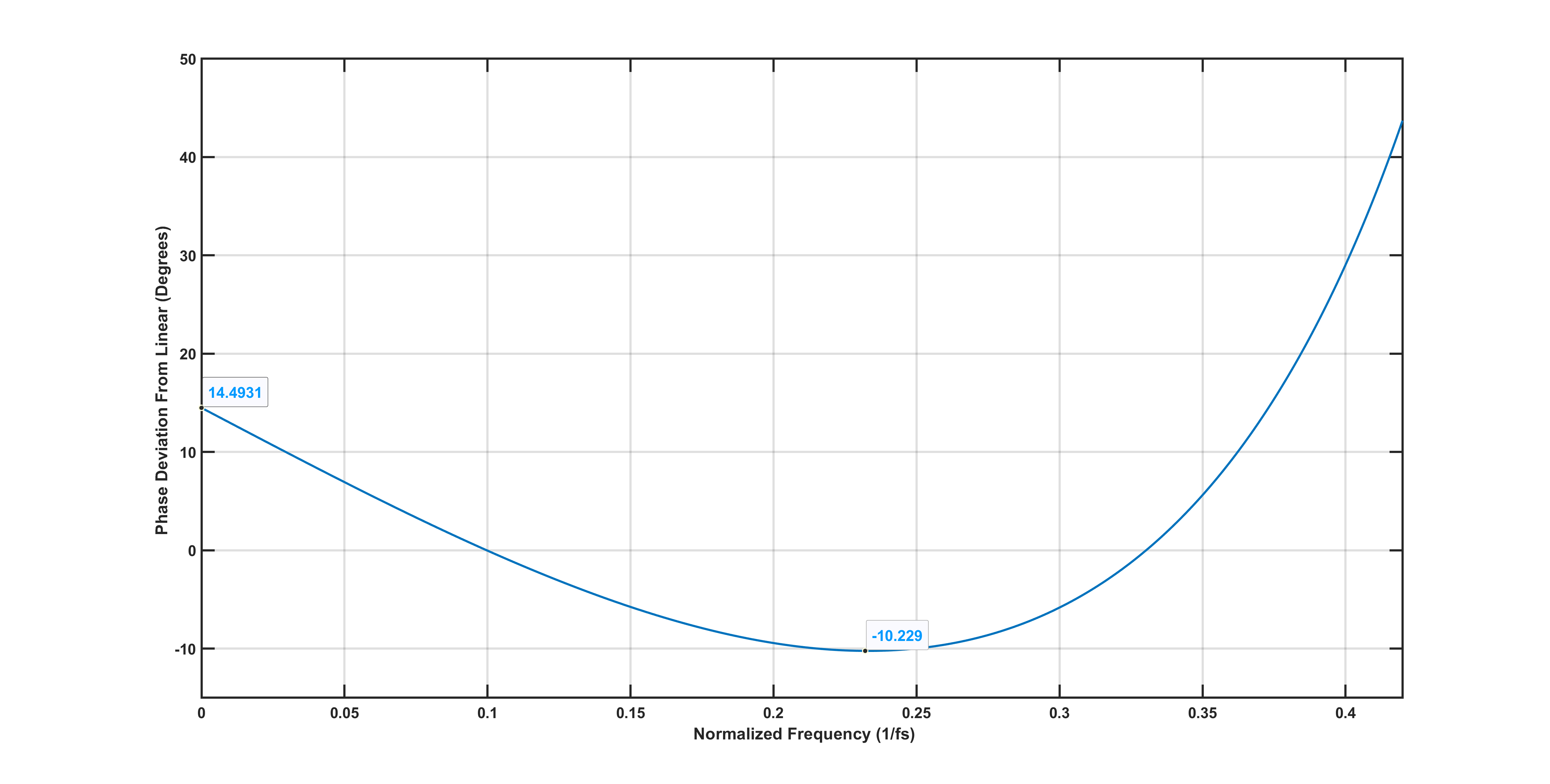

圖 3-5 超低延遲抽取濾波器相位偏差
