ZHCABJ6B April 2022 – January 2024 PCM3120-Q1 , PCM5120-Q1 , PCM6120-Q1 , TLV320ADC3120 , TLV320ADC3140 , TLV320ADC5120 , TLV320ADC5140 , TLV320ADC6120 , TLV320ADC6140
3.1.1 線性相位
線性相位抽取濾波器在頻率范圍內具有零群延遲偏差。這些濾波器的延遲約為輸出采樣率條件下 10 至 20 個樣本。在所有采樣率條件下，線性相位濾波器對應的帶外衰減約為 72dB。圖 3-1 展示了 48kHz 采樣率條件下的線性相位響應。虛線表示最小帶外衰減水平，約為 74dB。這意味著，抽取濾波器鏈會將任何混疊帶外噪聲分量的強度衰減至少 74dB。線性相位濾波器會為所有頻率分量增加相同的延遲，因而不會導致任何相位失真。如果應用中時域波形保證至關重要，例如專業音頻錄制，則建議使用這些濾波器。

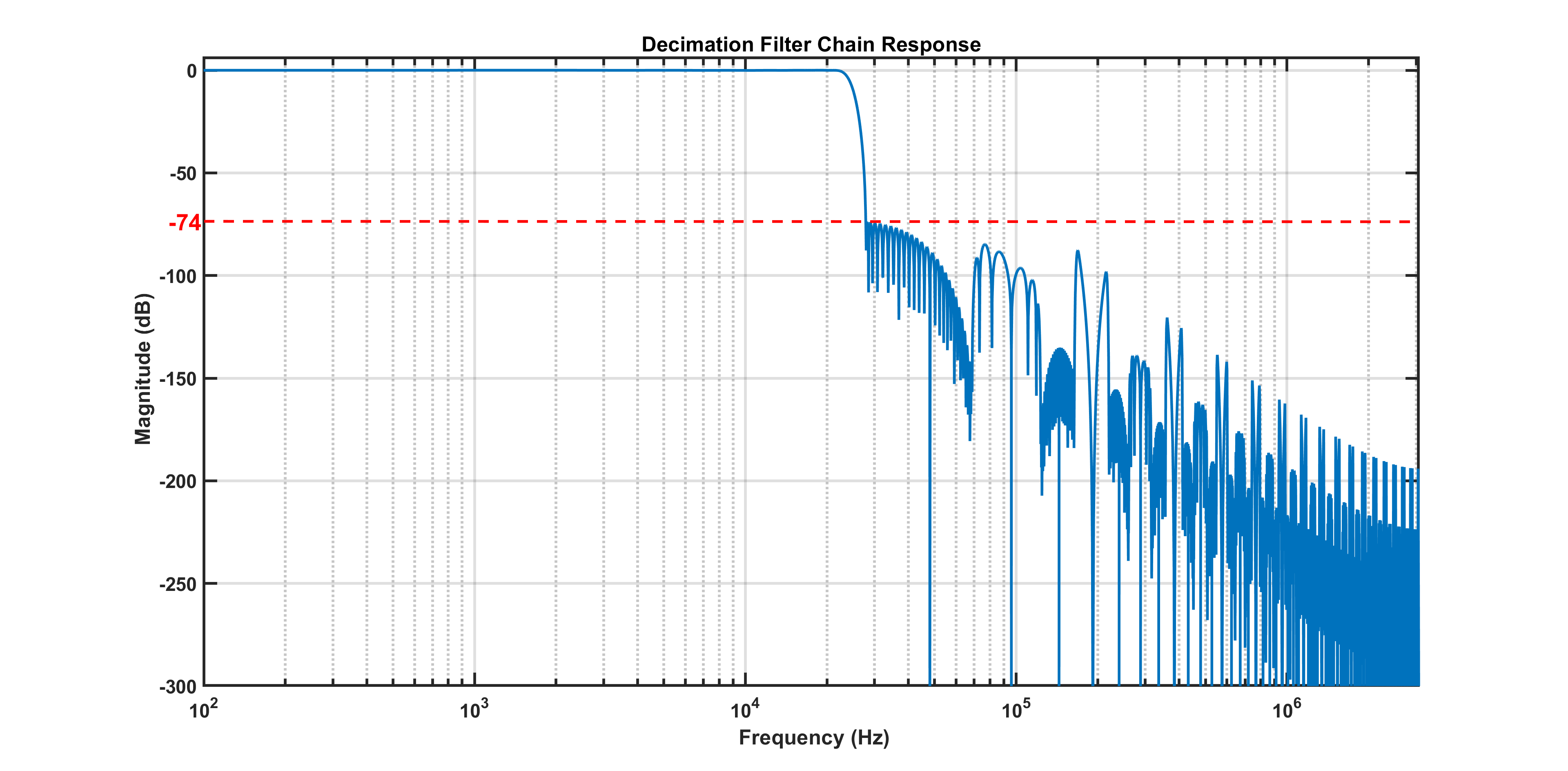

圖 3-1 線性相位抽取濾波器響應
