ZHCABE5A May 2021 – April 2022 PCM3120-Q1 , PCM5120-Q1 , PCM6120-Q1 , TLV320ADC3120 , TLV320ADC5120 , TLV320ADC6120
3.2 對非標準 I2S 和 LJF 總線格式的支持
TLV320ADCx120 和 PCMx120-Q1 器件還可以通過以下寄存器中的可配置選項，支持非標準 I2S 和 LJF 總線格式：
- BCLK_POL（第 0 頁，ASI_CFG0 寄存器 0x07，位 2）
- TX_EDGE（第 0 頁，ASI_CFG0 寄存器 0x07，位 1）
- FSYNC_POL（第 0 頁，ASI_CFG0 寄存器 0x07，位 3）
- TX_OFFSET（第 0 頁，ASI_CFG1 寄存器 0x08，位 4-0）
- INV_BCLK_FOR_FSYNC（第 0 頁，CLK_SRC 寄存器 0x16，位 1）
圖 3-3 和圖 3-4 描述了使用以下寄存器設置可以實現的非標準 I2S 和 LJF 總線格式的示例：
- BCLK_POL（第 0 頁，ASI_CFG0 寄存器 0x07，位 2）= 1
- TX_EDGE（第 0 頁，ASI_CFG0 寄存器 0x07，位 1）= 1

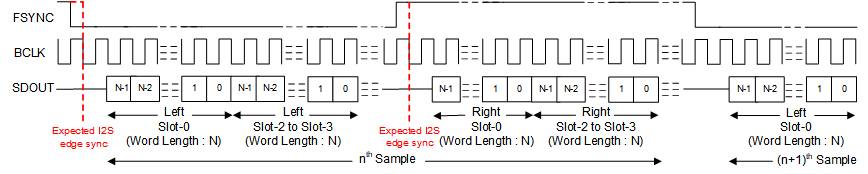

圖 3-3 控制器模式下的自定義 I2S 格式 (TX_OFFSET = 0)

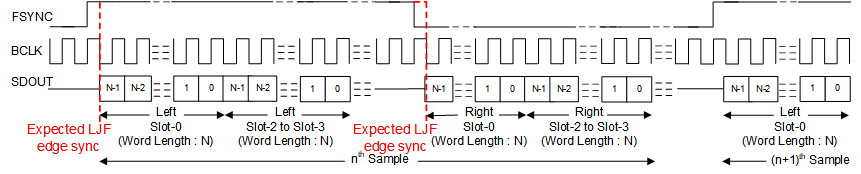

圖 3-4 控制器模式下的自定義 LJF 格式 (TX_OFFSET = 0)
