4 仿真與熱性能測量

仿真工具允許客戶在制造電路板之前評估他們的設計及設計的理想實施。因此，使用 Keysight 的電熱工具對三個版本的 PCB 進行了仿真。所考慮的仿真設置適用于 6A 負載和環境溫度（通常為 25?C）下的 Vin 3.3V 和 Vout 0.9V。然后使用 FLIR T335 熱像儀在相同的測試條件下捕獲 PCB 的熱圖像。結果如下所示。

在 E1 版本中，仿真和測量得出器件的最高溫度分別為 97?C 和 94.7?C。

在 E2 版本中，仿真和測量得出器件的最高溫度分別為 107?C 和 117?C。

在 E3 版本中，仿真和測量得出器件的最高溫度分別為 97.7?C 和 96?C。

很明顯，仿真結果與測量結果并不完全相似，這完全取決于仿真模型的假設和實時測量的不準確性。然而，從仿真和測量來看，PCB 的最熱點在器件上。可以看出，E1 版本的溫度最低，E2 版本的溫度最高。E1 和 E3 版本的器件溫度非常相近。

除了降低器件的熱阻外，優化散熱布局也可以提高效率。通過提供低電阻路徑，使用散熱孔可以將開關平面更好地連接到設計的內層，并因此增加開關節點上的覆銅區。高頻下從輸入電壓到地的快速擺幅使開關節點成為關鍵的熱連接。

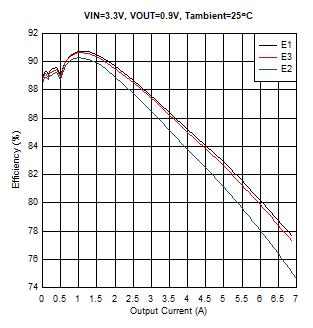

表 4-1 顯示了不同布局實現的相關效率曲線。

效率曲線比較反映了通過增加開關節點的覆銅區可以獲得更好的效率結果。因此，一定要考慮交換節點的寬連接。
