集成電流感測的優勢

對于許多有刷電機和步進電機應用來說，監測和調節電流是必不可少的一環。對于有刷電機，通過電流信息可判斷負載條件是否發生變化，或者可通過該信息限制啟動電流和堵轉電流。對于步進電機，若要實現高級別的微步進，需要在每次步進時調節電流。

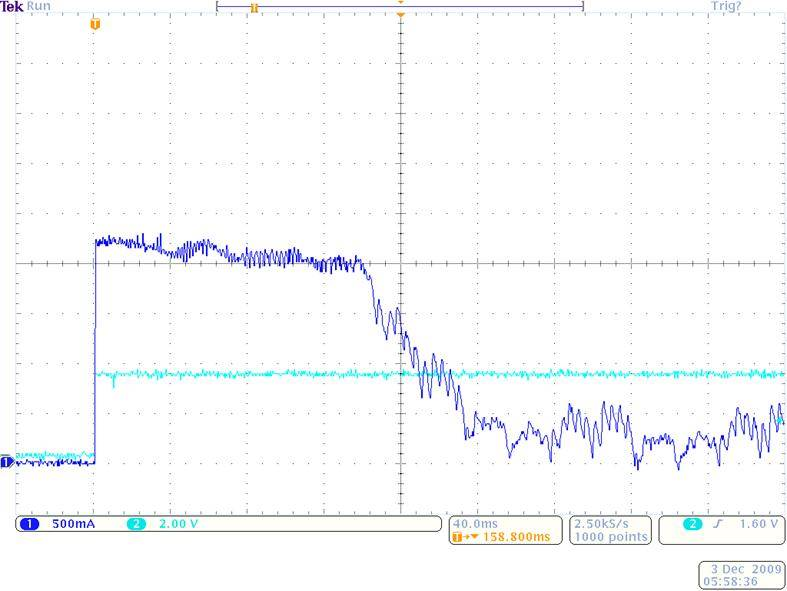

圖 1-1 展示了有刷直流電機的啟動電流隨時間變化的曲線。在本例中，在電機到達穩定狀態（低于 1 安培）之前，電流被限制在 2 安培左右。如果不進行電流調節，該電機的電流將上升到 14 安培以上。這樣一來，不僅需要超標準設計的電源來支持如此高的瞬態值，電機驅動器也需要滿足一定的級別標準才能夠可靠地應對峰值電流。

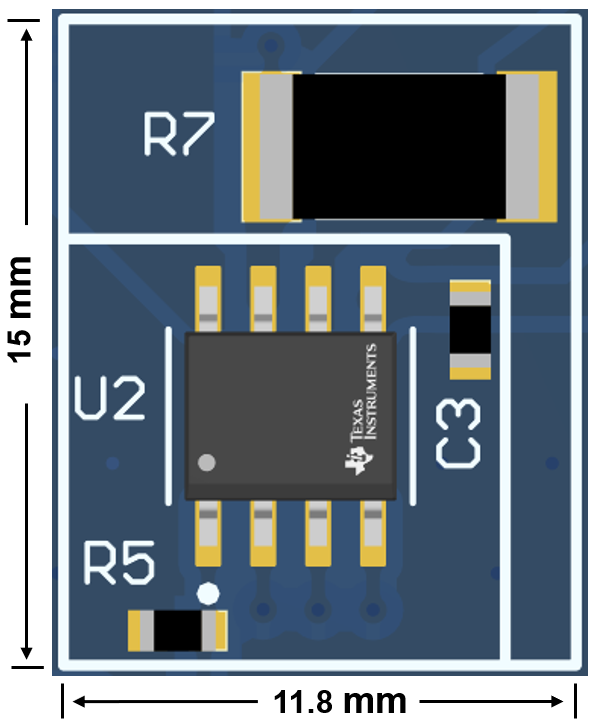

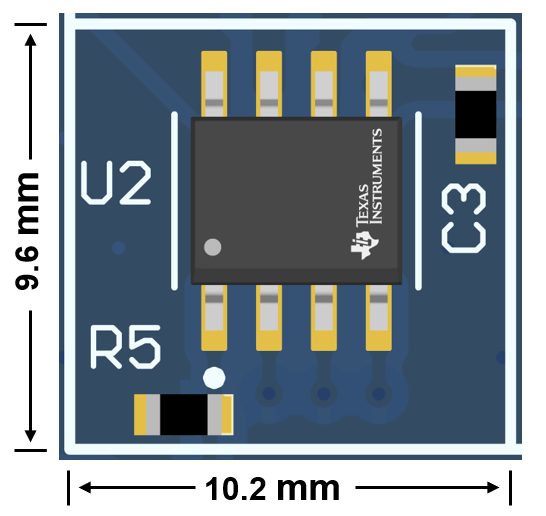

傳統做法是借助接地路徑上的外部分流電阻器來限制電流。監測分流間的壓降，并與基準電壓進行比較，該基準電壓可以來自內部也可以來自外部，因器件而異。由于滿載電流會流經這些分流器，電阻器必須為功率電阻器，其最大外殼尺寸為 2512（大小幾乎等于集成電路本身）。圖 1-2 展示了使用外部 2512 分流電阻器的 DRV8251 的布局。圖 1-3 展示了 DRV8251A 和所需無源器件的布局區域。DRV8251A 能夠進行內部電流調節，移除檢測電阻器可減少 PCB 布局面積。比較圖 1-2 和圖 1-3 可以清楚地看出，集成電流檢測可以節省電路板和組件，以及減小 PCB 整體面積。與功率電阻器相比，低功率信號路徑電阻器需要的布板空間更小，而且可以減少物料清單 (BOM) 中所需的材料數。比較 DRV8251A 與 DRV8251 的 PCB 面積，DRV8251A 的 PCB 面積比 DRV8251 小 55%。除此之外的其他優勢是，電阻器不會造成功率損耗，而且可以多節省一個熱源，緩解很可能出現的熱預算壓力。

既然已經充分了解了電流限制和集成電流檢測的優勢，您還可以通過 IPROPI 引腳在最新的有刷直流電機驅動器系列中添加監測功能。DRV8251A 和 DRV8231A 是有刷電機驅動器系列的全新產品，可輸出與流經橋的電流成正比的模擬電流。在該比例電流流經小型電阻器后，可通過外部微控制器對與電流成正比的電壓進行監測，以此判斷負載條件的變化并采取相應措施。具備內部電流監測功能后，無需再使用外部功率電阻器和運算放大器等調節電路。這個 E2E 論壇常見問題解答解釋了 IPROPI 的工作原理，以及如何正確配置它以進行電流檢測。

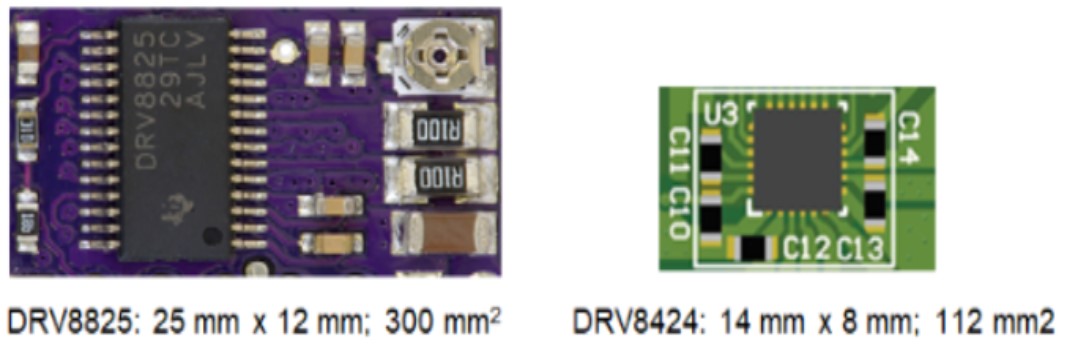

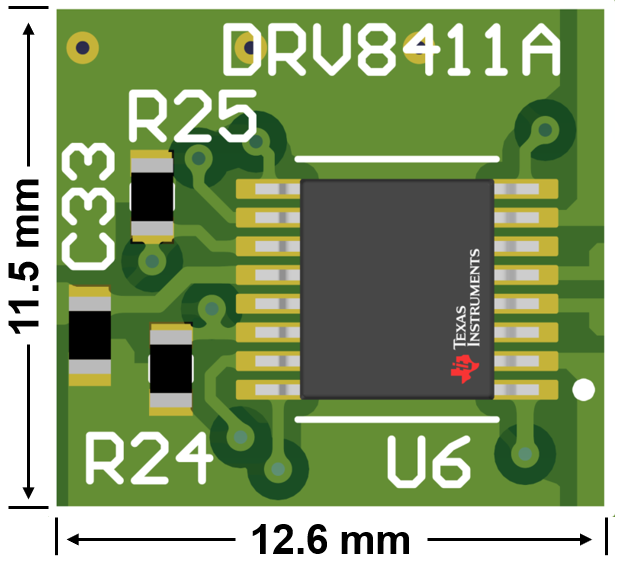

最后，步進電機進一步受益于集成電流檢測的 PCB 尺寸和 BOM 優勢，因?yàn)椴竭M(jìn)電機傳統上需要兩個外部檢測電阻器將電流反饋給驅動器。圖 1-4 將傳統驅動器（如 DRV8825）與 DRV8424 或最新驅動器 DRV8411A 的 PCB 尺寸進行了比較。DRV8424 電路板比 DRV8825 電路板小 60%，比 DRV8411A 電路板小 50%。

此產品還有一個不太明顯的優點，即選擇具有集成感測功能的器件可以簡化 PCB 布局布線。無需圍繞大型外部分流元件、關斷電源、輸出和 GND 線纜進行布線，從而避免使用較長的線纜輸送器件電流。

簡而言之，借助 TI 全新電機驅動器系列的集成電流感測功能，無需使用價格昂貴的功率電阻器，而且可以縮減電路板尺寸、元件數量并簡化 PCB 布線。
