6.9 負輸入電壓
LM339 系列有別于任何 I/O 引腳上的負輸入電壓，這在數據表中多次提及。LM339 系列采用結隔離式芯片工藝構建，所有單獨的芯片器件都通過反向 PN 結與基板進行電氣隔離。可將其視為每個電路節點下連接到公共芯片基板的反向二極管。這些結通常稱為體二極管或基板二極管。為了使這種結隔離正常工作，基板必須 保持在最低負電位。芯片基板與 GND 引腳電連接，因此 GND 引腳必須處于最低負電路電位才能正常工作。
如果任何引腳比 GND 引腳（基板）更低，這些不同的基板結和寄生晶體管可能會開始導電。反向電流現在流經并非為電流設計的路徑，如果輸入電流足夠高，這可能會導致寄生器件出現，從而導致故障，或者在更糟的情況下導致閂鎖。

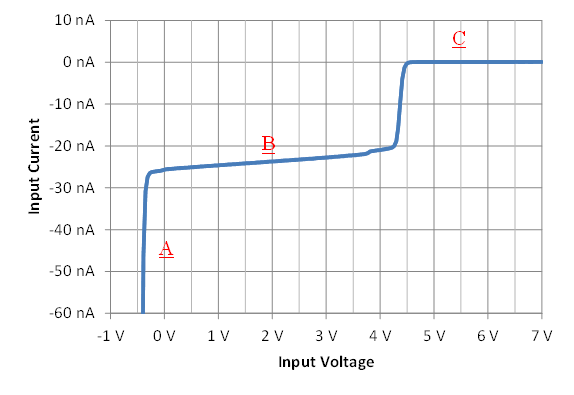

圖 6-6 顯示使用 +5V 電源時輸入引腳的輸入電流，使輸入電壓擺幅為從 -1V 至 +7V。當輸入為 -0.3V 時，明顯的納安電流將開始流動，并會在二極管開始導電時增加到幾十毫安。
圖 6-6 5V 電源下的經典輸入引腳 I/V 曲線A 部分顯示基板二極管拐點在 -400mV 時開始導通，隨后隨著負輸入電壓的增加，反向電流也增加。
B 部分顯示了從 0V 到 3.5V 的正常工作輸入偏置電流。灰色區域可以看作是在 4V 之后電流趨于零。
C 部分顯示了接近零（皮安級）偏置電流，因為輸入器件被反向和切斷，沒有基極電流流動。
LM339 系列最初在 70 年代初設計，當時由于這些舊工藝的擊穿電壓較高，靜電放電 (ESD) 損壞并不普遍，因此 LM339 系列中不包含專用的 ESD 保護結構。如果沒有專用的 ESD 結構，則沒有定義的電流路徑讓反向電流返回到 GND 引腳。新的 B 器件在輸入和輸出引腳上添加了專用 ESD 結構，可實現更強大的 ESD 性能。
