過載恢復時間類似于比較器傳播延遲。當運算放大器的輸入電壓差足夠大以至于輸出達到 V_OL 或 V_OH 電平并且輸出不再隨輸入而變化時，就會發生過載。即使運算放大器輸出沒有變化，一些內部節點電壓也會繼續變化。當輸入電壓差降低到運算放大器返回到線性工作區域或輸入電壓極性反轉的點時，過載條件結束。過載條件消除后，在輸出相比 V_OL 或 V_OH 電平發生變化之前，存在有限延時時間。此延時是過載恢復時間。數據表中未指定過載恢復時間參數。輸出處于 V_OH 電平時的恢復時間約為 2μs，與共模電壓無關。輸出處于 V_OL 時的恢復時間隨同相輸入端的共模電壓而變化，如圖 6-1 所示。

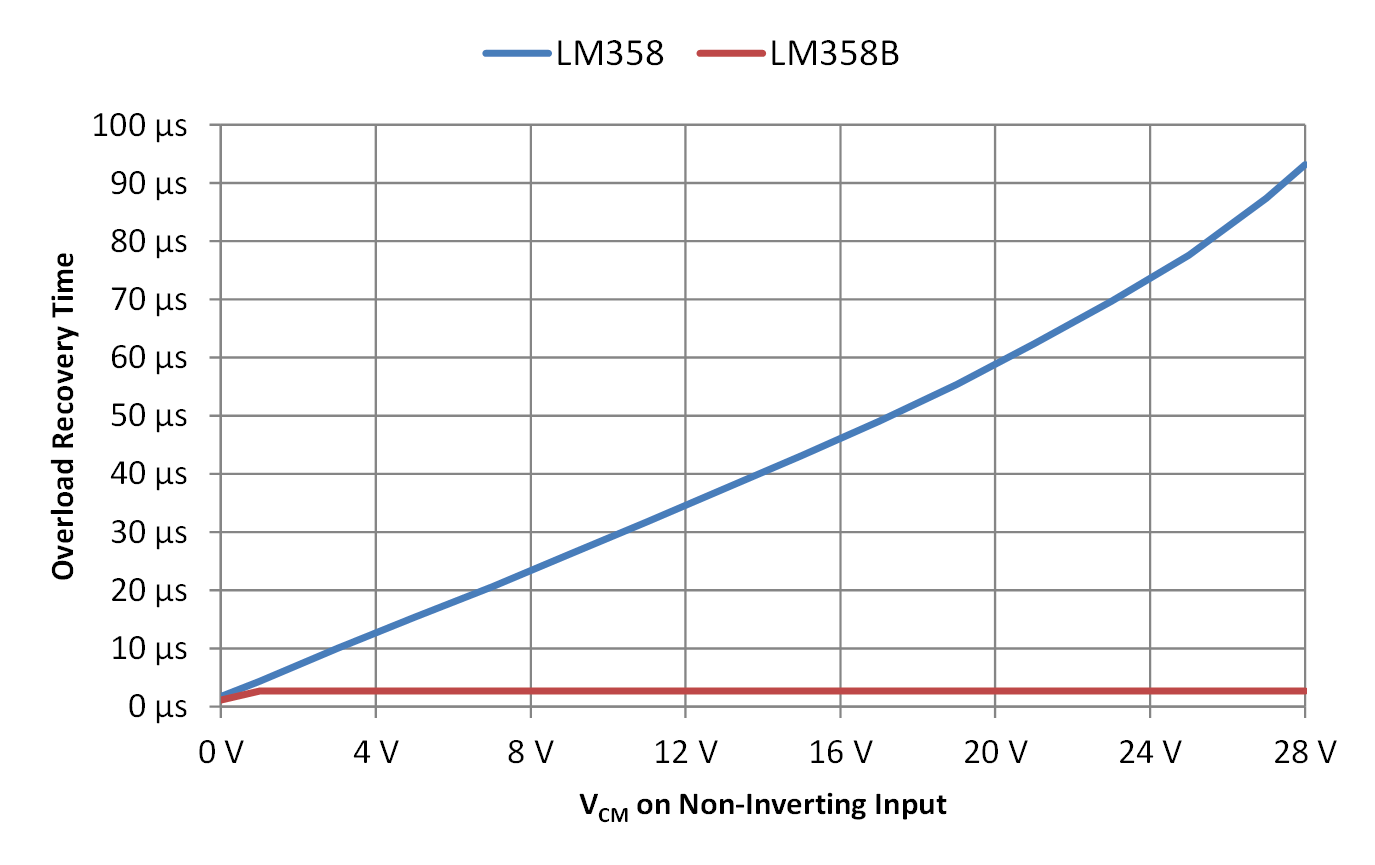

圖 6-1 V_OL 的負載恢復時間與 V_IN+、V_ID = 200mV、V_CC = 30V 的關系

V_OL 的可變過載恢復時間的原因如圖 6-2 所示。當運算放大器處于線性（正常）操作模式時，差分放大器級輸出（紅框節點）的電壓通常接近 0.6V。在負 (V_ID < 0) 輸入過載事件期間，輸出處于 V_OL 電平，此節點升至 V_CM + 1.3V，而電容器的另一側為 0V。這會將電容器充電到由 IN+ 引腳上的電壓設置的電壓。

LM358B、LM2904B、LM324B 和 LM2902B 將紅框節點的電壓限制在 1.2V。因此，過載恢復時間不會隨著 IN+ 電壓的增加而增加。當輸入過載消除后，差分放大器輸出節點電壓恢復到 0.6V。發生這種情況的時間取決于輸入電壓差和內部因素，例如最左側 6μA 電流調節器的電流和圖 6-2 中藍色方框內突出顯示的內部補償電容器的電容。

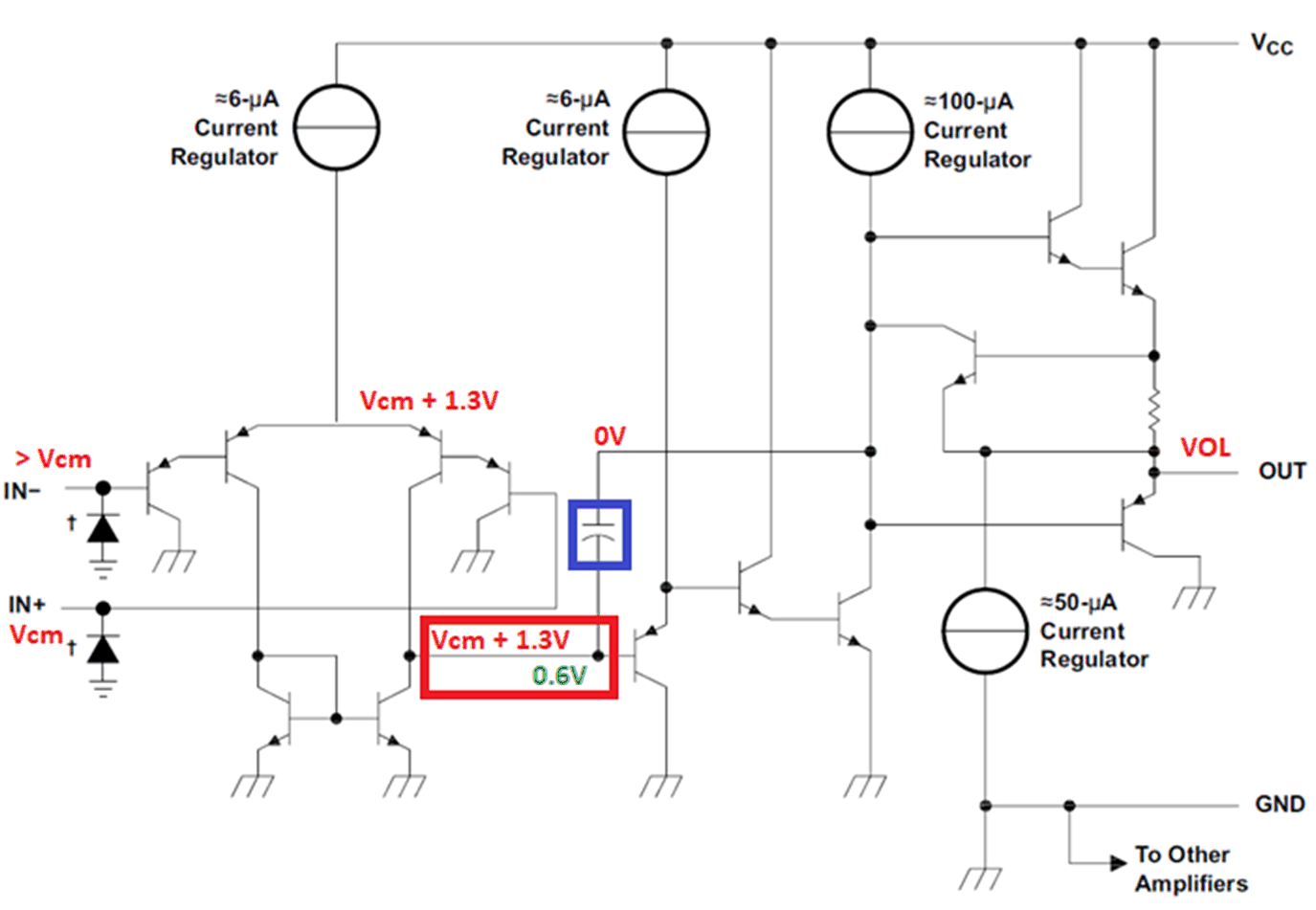

圖 6-2 過載從 V_OL 狀態恢復

除了從 V_OH 狀態的過載恢復時間 2μs 或圖 6-1 中從 V_OL 狀態的過載恢復時間外，在輸入恢復時間應用的輸入電壓差也是影響實際恢復時間的一個因素。用戶可以將內部因子時間（2μs 或圖 6-1 中的時間）乘以圖 6-3 中的標量值，以獲得最終的預期恢復時間。V_ID 是在等待恢復時間的同時應用的電壓。

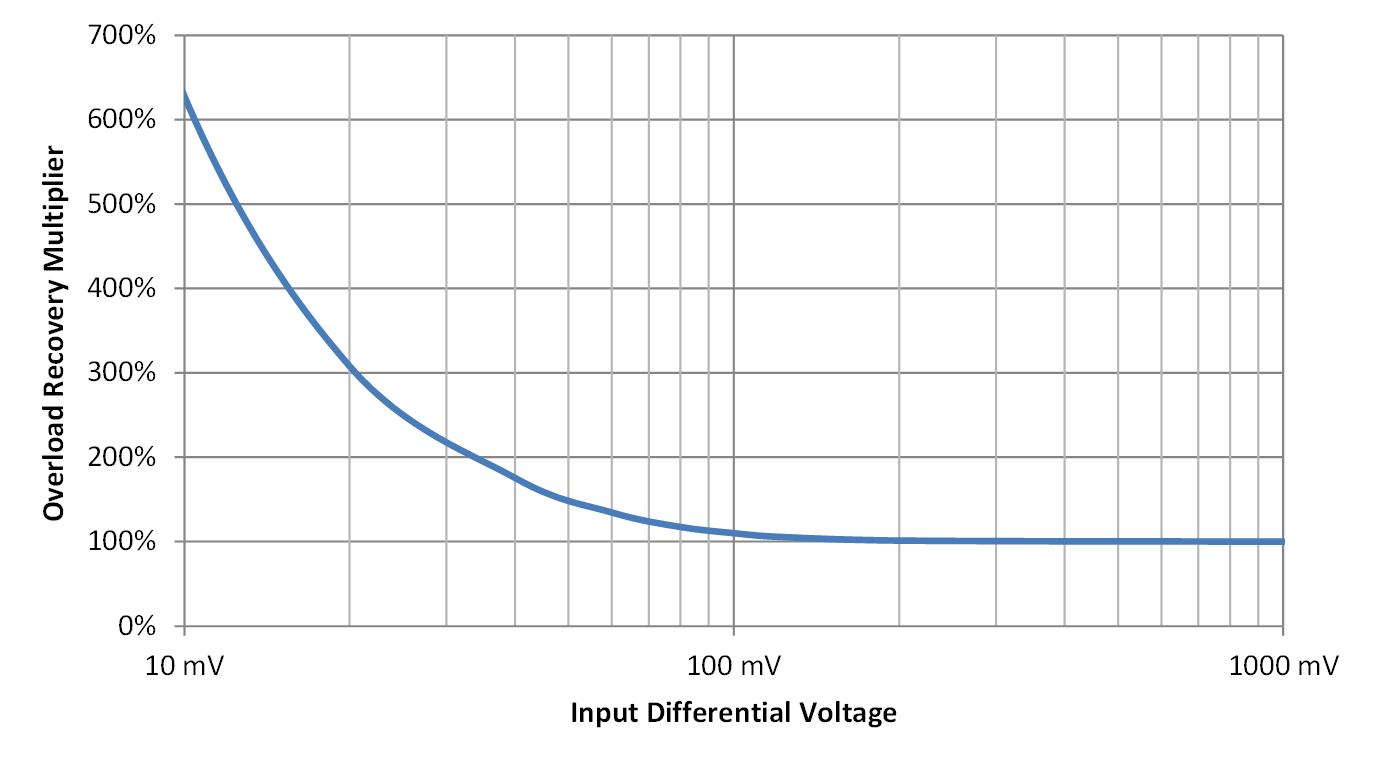

圖 6-3 過載恢復乘法器與輸入差分電壓 (V_ID) 之間的關系

例如，假設 LM358 輸出處于 V_OL 狀態，同相輸入為 10V，反相輸入為 10.05V。如果反相輸入突然下降到 9.98V，則輸出將在大約 90μs 后開始增加。輸入共模為 10V，這使得過載恢復時間為 30μs，如圖 6-1 所示。輸入差分為 10V – 9.98V = 20mV，這使乘法器為 300%，如圖 6-3 所示。將兩個值相乘；30μs × 300% = 90μs。稍后，當反相輸入突然回升至 10.05V 時，輸出將在大約 3μs 后開始下降。輸出為 V_OH，因此恢復時間為 2μs。輸入差分為 10.05V – 10V = 50mV，這使乘法器為 150%，如圖 6-3 所示。將兩個值相乘；2μs × 150% = 3μs。
