3.3 輸出級原理圖、VOH 和 IOH
與大多數具有軌至軌輸出的新型運算放大器不同，該系列運算放大器具有明顯低于 VCC 電源軌的高電平輸出電壓，無論負載拉電流如何。圖 3-4 顯示了可提供拉電流的 Darlington NPN 晶體管。有源限流器有助于保護運算放大器和負載免受過流情況的影響。

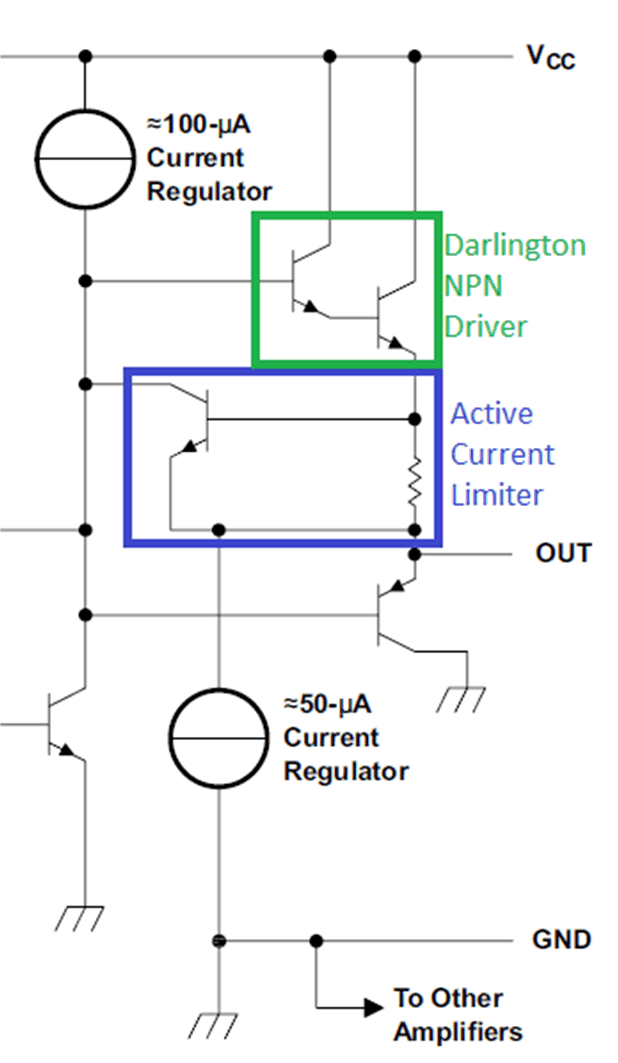

圖 3-4 帶有突出顯示的電源驅動器和限流器的輸出驅動器級的原理圖達林頓 NPN 可提供低輸出阻抗，基極電流流向輸出負載以提高效率。此設置具有較高的余量要求，可顯著降低 VOH 電平。Darlington NPN 中的兩個基極發射極結的組合溫度系數約為 –4mV/°C。因此，VOH 具有相等且相反的溫度系數 4mV/°C。根據數據表電氣特征 表，VOH 電平為 VCC – 1.5V，在 25°C 時，當 VCC 為 5V，且 2kΩ 負載接時更佳；此時電流為 1.75mA。典型的 VOH 電平隨負載電流的變化而變化，也隨溫度而變化，如圖 3-5 所示。VOH 相對于 VCC 的性能與 VCC 無關，這意味著圖 3-5 中的曲線組適用于 VCC 的整個工作范圍。

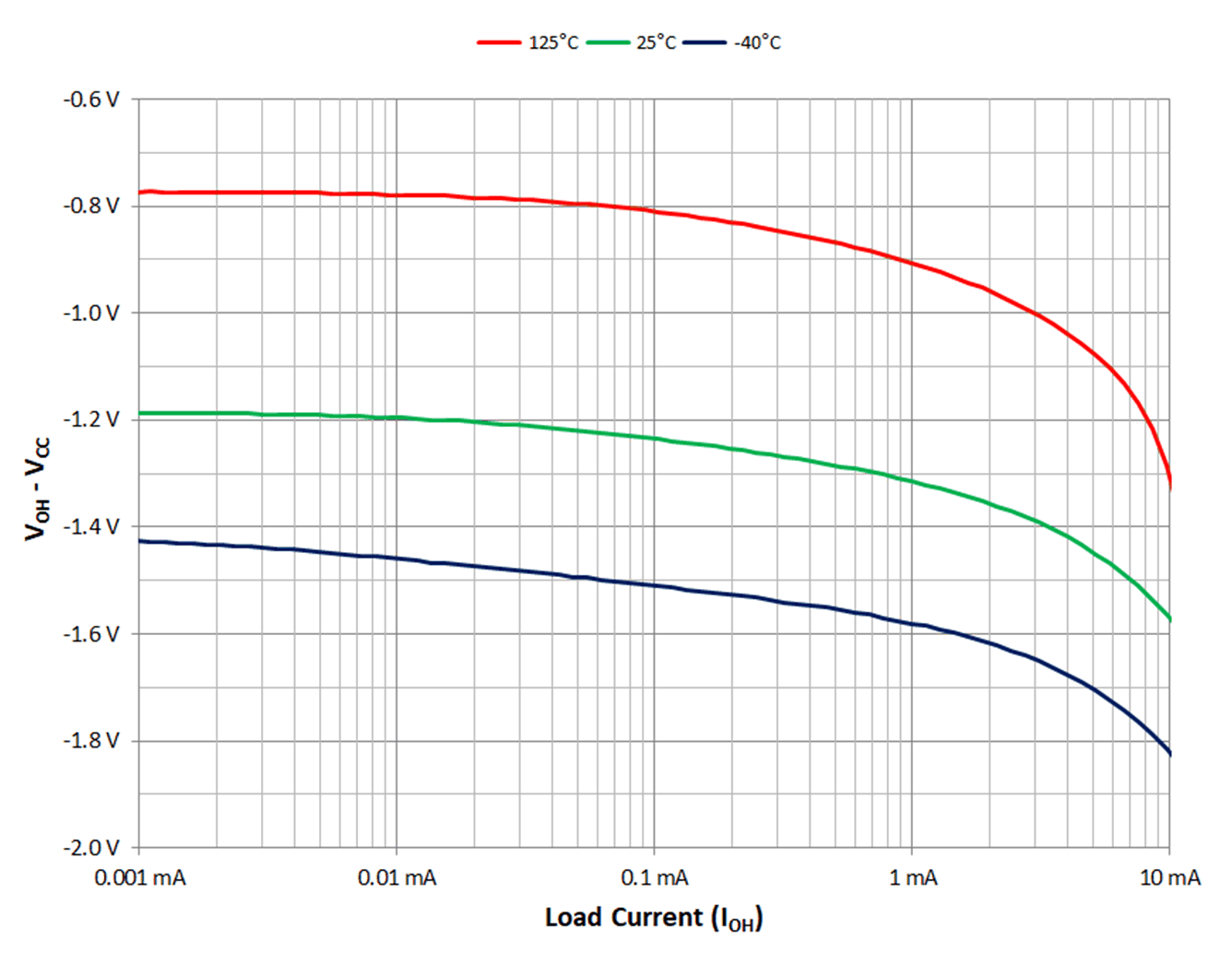

圖 3-5 顯示 VOH 相對 VCC (VOH - VCC) 與負載電流 (IOH) 關系的圖
