7.2 未使用的放大器連接

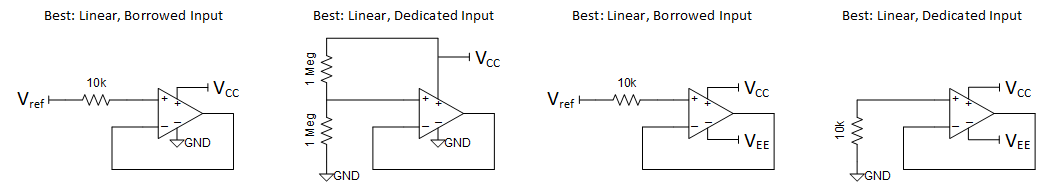

有時，應用并不需要所有放大器都采用雙通道或四通道封裝。未使用的運算放大器的連接方式對未使用的放大器而言應是安全的，而且不影響已使用的放大器。理想連接方法是將運算放大器置于正常線性工作范圍內，并且輸入端都未直接連接到低阻抗節點。運算放大器的輸出端不是低阻抗節點。輸出端本身不能向輸入端提供不良的電壓和/或電流。因此，輸入和輸出引腳之間不需要串聯電阻。圖 7-1 所示為未使用放大器的優選連接方式。

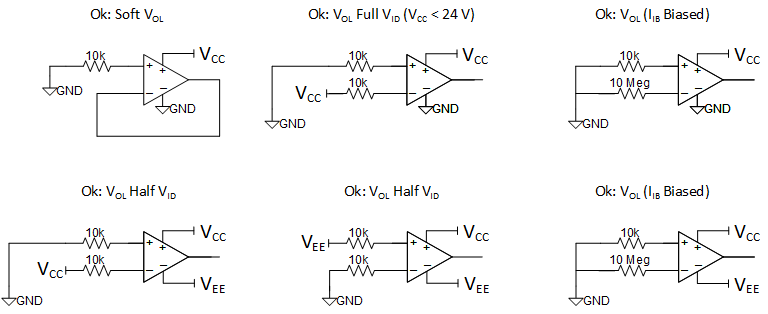

圖 7-1 單電源和雙電源的最佳連接做法或者，器件可能按某些非線性 VOH 或 VOL 配置進行連接，如圖 7-2 所示。VOL 優于 VOH，因為它可使電源電流 ICC少量減小。LM358B 和 LM2904B 具有略低的 ICC（在 VOH 配置中）。VOL 軟配置有時是線性的（若 VIO 比 1mV 更加正向），但它通常會創建非線性 VOL 狀態。將輸入電阻增加到 10MΩ 將確保線性運行，因為輸入偏置電流會使同相輸入電壓升高到超出輸入失調電壓范圍。“VOL 滿 VID”更適合低電壓應用，因為即使運算放大器允許，也沒有理由施加較大的輸入電壓差。“VOL（IIB 偏置）”方法使用輸入偏置電流來提高反相輸入端的電壓。如果使用，請將 10MΩ 電阻器靠近反相輸入引腳放置以減少噪聲拾取。任何輸入端都不能直接連接到低阻抗節點，例如接地面、VCC 或 VEE。VOH 替代方法也是可接受的；只需交換輸入引腳即可。不能對“軟 VOL”連接進行輸入交換。

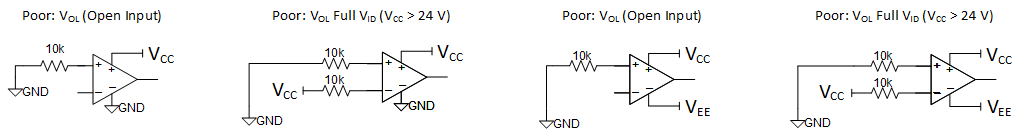

圖 7-2 可接受的單電源和雙電源連接做法不建議使用圖 7-3 中的下一組連接方式，但這些配置并不視作終止未使用通道的不良方法。交換輸入的 VOH 替代方法也并非終止未使用通道的建議方法。

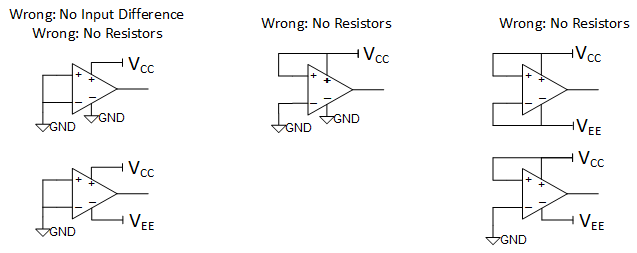

圖 7-3 不太理想的單電源和雙電源連接做法圖 7-4 中所示的最后一組連接方式展示了不正確的設置，如果 GND 引腳相對于輸入引腳變為正，則會導致輸出噪聲顫動或器件損壞。
圖 7-4 可能不良的單電源和雙電源連接做法
