2.3 輸入阻抗
輸入級采用達林頓 PNP 配置，所有晶體管發射極上都有專用的內部電流源。因此，輸入顯示為應用的電流源。該電流是輸入 PNP 晶體管的基極電流，其值在數據表中指定為 IIB。這種有效的輸入電流源具有大約 1GΩ 的高阻抗和寬電壓順從范圍（從 0V 到低于 VCC 的二極管壓降），包括存在大差分輸入電壓的情況（參見圖 2-3 區域 B）。當輸入電壓高于 VCC 以下的二極管壓降或大于 VCC 時，輸入變?yōu)楦咦杩?，除了反向二極管泄漏電流外沒有電流流過（參見圖 2-3 區域 C）。匹配輸入電阻可減少 IIB 的輸入失調電壓。這可通過在輸入端上放置匹配電阻器來實現。請注意，造成的電阻器熱噪聲的增加可能是無法接受的。
由 5V 電源供電的單位增益緩沖器（如圖 2-2 所示）的輸入電流曲線如圖 2-3 所示。施加負輸入電壓將使從輸入 PNP 晶體管的基極形成的二極管正向偏置到輸入引腳上的管芯接地基板。結果將是產生大電流，如 –0.5V（區域 A）附近的垂直斜率所示。0V 和 3.5V 之間的輸入（區域 B）具有固定電流 (IIB)，阻抗約為 1GΩ。區域 C 的范圍從 4.5V 到 7V 甚至更高，一直持續到最大 VCC（這時沒有輸入電流）。
圖 2-2 單位增益緩沖區測試配置

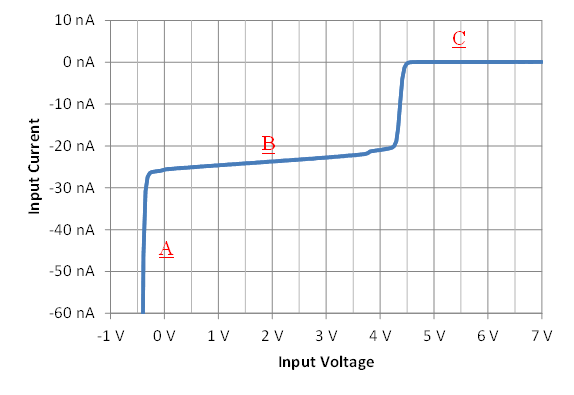

圖 2-3 輸入電流與輸入電壓間的關系

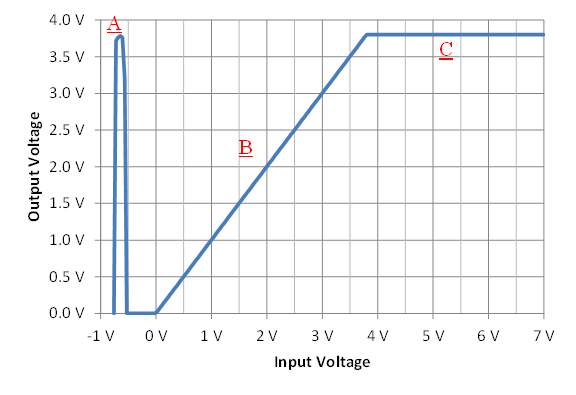

圖 2-4 輸出電壓與輸入電壓間的關系
