3.4 短路拉電流
達林頓 NPN 驅動器有一個限流電路，可防止對地短路。限流特性可保護器件免受直接損壞。但是，長時間短路會造成器件過熱，尤其是當 VCC – VOUT 電壓較高時。請注意，運算放大器中的功率損耗為 ((VCC – VOUT) × IOUT)。運算放大器會設置 IOUT，應用會確定 VCC 值和短路電壓 VOUT，并影響所消耗的功率。運算放大器沒有過熱關斷電路。因此，過度的功率耗散會導致非常高的內核溫度。數據表絕對最大額定值表僅允許 VCC ≤ 15V 時對地短路。圖 3-6 中的電流限制幅度隨著內核溫度的升高而降低。

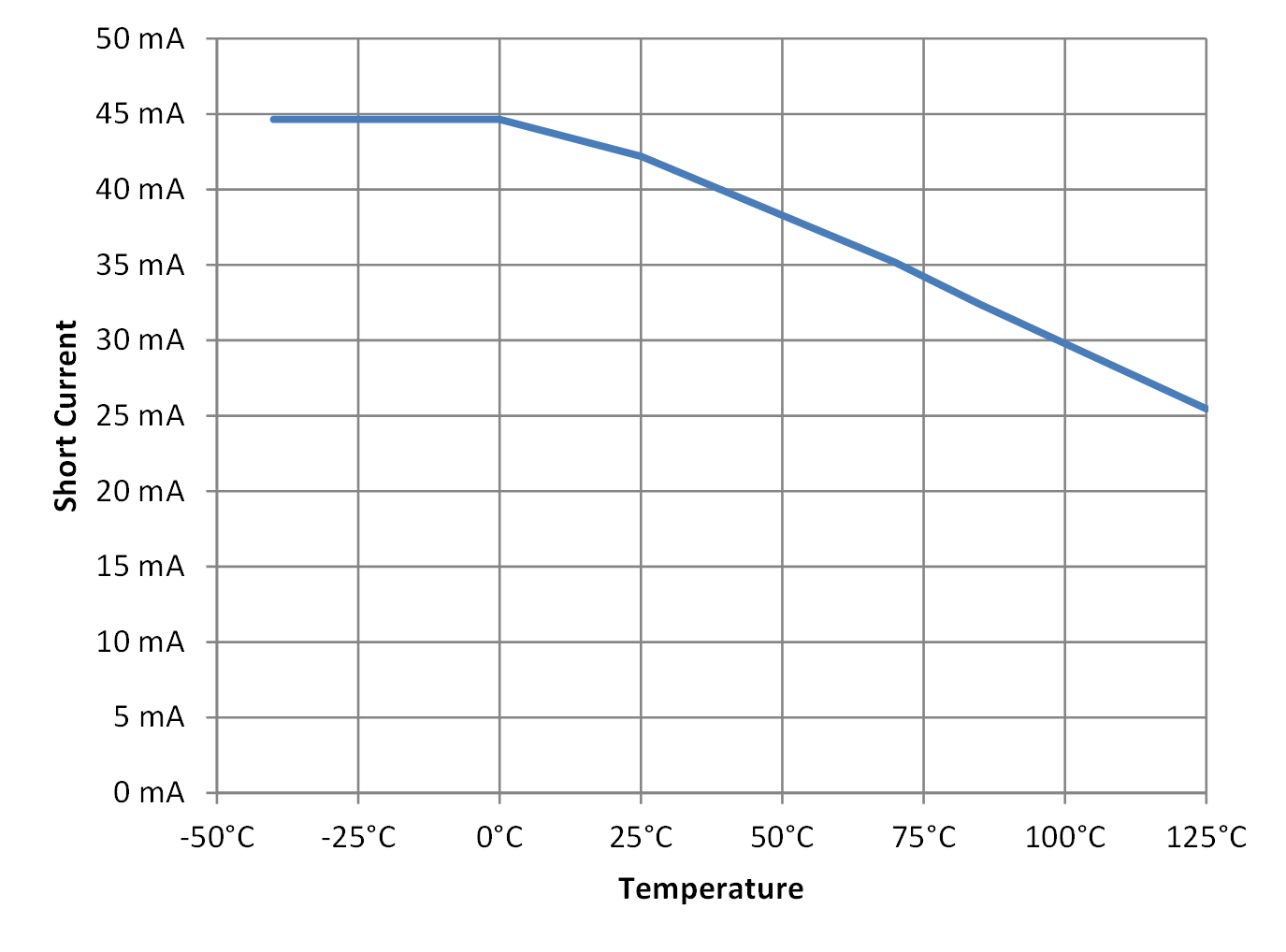

圖 3-6 顯示短路電流與結溫間的關系的圖
