EMI 是由具有快速變化信號（此類信號在 D 類音頻功率放大器的輸出中很常見）的電氣系統發出的電磁輻射。EMI 涉及兩個方面：發射和易感性。發射是指設備產生不良的電磁能量。相比而言，易感性是指設備受電磁干擾影響的程度。實現 EMC 的方法是解決發射問題和易感性問題。TAS5825M 器件具有先進的發射抑制技術，使得該器件無需 LC 濾波器即可運行，支持長達一米的揚聲器線，并且仍符合 EMI 監管標準，例如 EN55022、CISPR 22 或 FCC 第 15 部分 B 類。

TAS5825M 器件采用先進的展頻調制模式以及低 EMI 發射，可降低整體系統成本。這種降低系統成本的實現方法是將大型昂貴的 LC 輸出濾波器替換為小型低成本的鐵氧體磁珠濾波器。展頻調制方案通過使來自揚聲器電纜的寬帶頻譜分量變平而表現出更低的 EMI，并且仍然保留了傳統 D 類放大器的高效率特性。

圖 2-1 顯示了傳統（非展頻）BD 調制 D 類放大器的拓撲結構。BD 開關技術在輸入級使用一個在內部生成并具有固定頻率的三角波以及一個互補信號對。輸出 PWM 會改變占空比以生成對應于輸入模擬信號的信號變動平均值。PWM 開關拓撲的優點是效率高，可實現功耗低和發熱小的設計。

圖 2-1 D 類音頻放大器

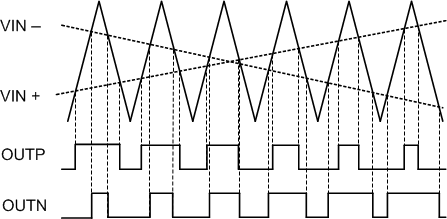

圖 2-2 固定頻率模式調制

TAS5825M 器件具有兩種調制模式：固定頻率調制模式 (FFM) 和展頻調制 (SSM) 模式。在傳統的 FFM 模式（圖 2-1）下，三角波的頻率是固定的，如圖 2-2 所示。在 SSM 模式下，三角波頻率下的頻率隨配置的開關頻率下的中心頻率逐周期變化。SSM 模式通過在更大的帶寬上分散能量并減少寬帶頻譜含量來改善揚聲器線發出的 EMI 發射。另一方面，F(xiàn)FM 在數倍于 PWM 開關頻率的頻率下產生大量的頻譜能量。開關頻率的逐周期變化不會影響音頻放大器的效率。圖 2-3 所示為頻率變化對三角波的影響。

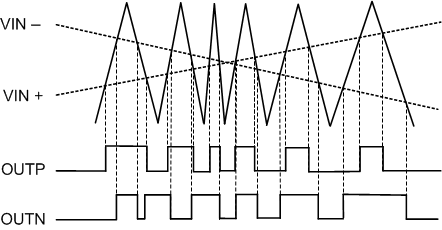

圖 2-3 擴頻模式調制

與傳統的 FFM D 類放大器相比，展頻方案降低了開關頻率的峰值能量并減少了諧波。FFM 調制顯示了 FFM 和 SSM 調制的比較情況。

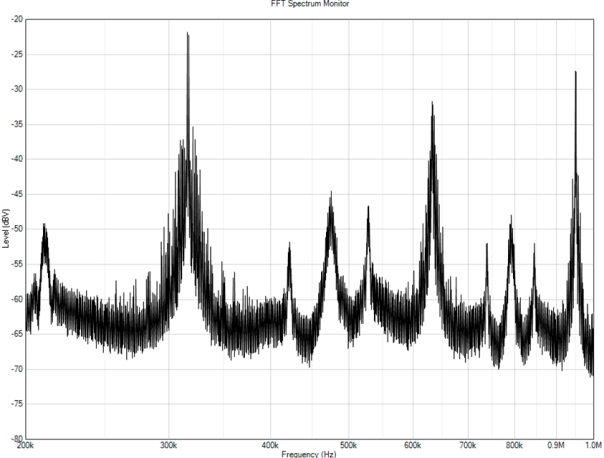

FFM 調制

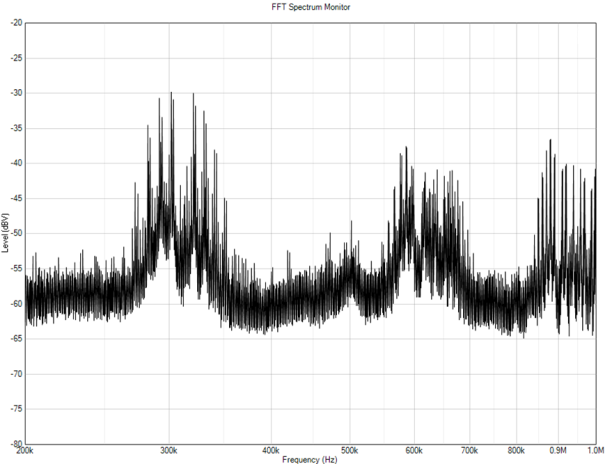

SSM 調制
