3.2 半集成式
對于低電壓輸入（小于 5V），這里有具有一個集成式 MOSFET 的負載開關，在禁用時能夠阻斷反向電流。這些開關通過在禁用時有效地移除集成式 FET 的體二極管，可實現上述阻斷功能。

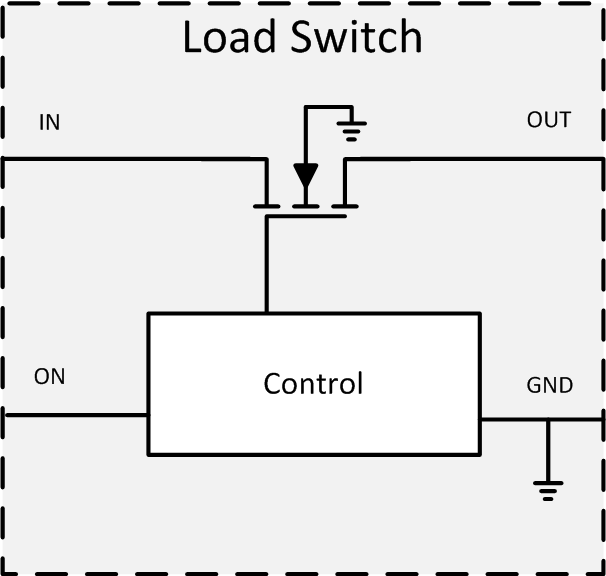

圖 3-2 移除了寄生體二極管的負載開關如果使用其中一個使能端高電平有效的負載開關和另一個使能端低電平有效的負載開關，您可以在僅使用 1 個 GPIO 時在每個電源路徑之間進行選擇。

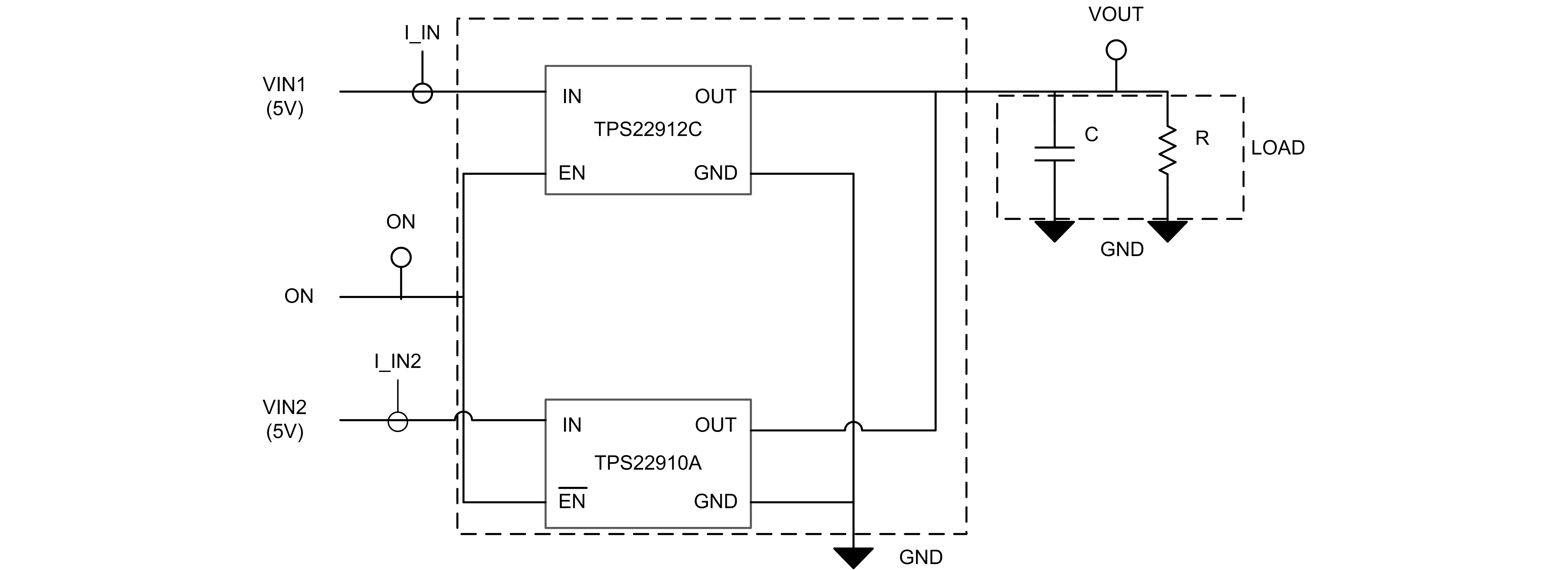

圖 3-3 使用 TPS22910 和 TPS22912 負載開關的半集成式電源多路復用器對于更高的輸入電壓 (> 5V)，可使用帶有背對背 MOSFET 的電子保險絲開關。它們可用于優先級多路復用器配置（請參見圖 3-4）。

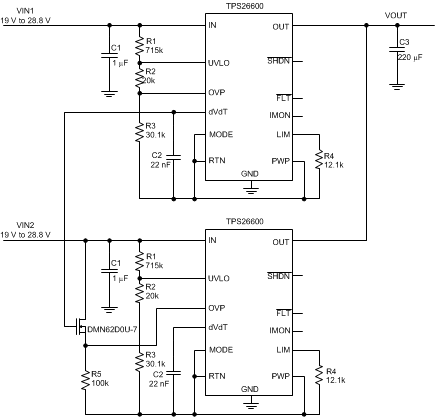

圖 3-4 使用 2 個 TPS2660 電子保險絲的半集成式電源多路復用器如需詳細了解如何在多路復用器配置中使用負載開關或電子保險絲，請參閱使用負載開關和電子保險絲的電源多路復用技術。
