4.4 浪涌電流
在更快的壓擺率下開關將縮短切換時間，但會導致更快的 dVOUT/dt，因此基于以下公式會產生更大的浪涌電流尖峰：

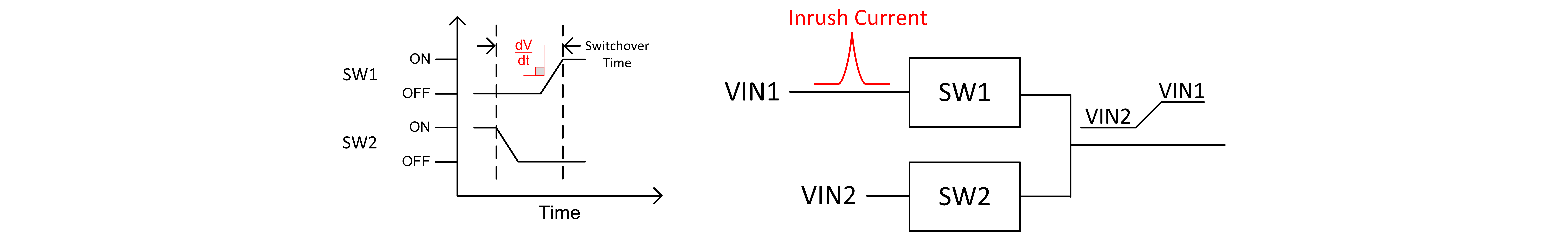

圖 4-2 電源切換導致的浪涌電流尖峰

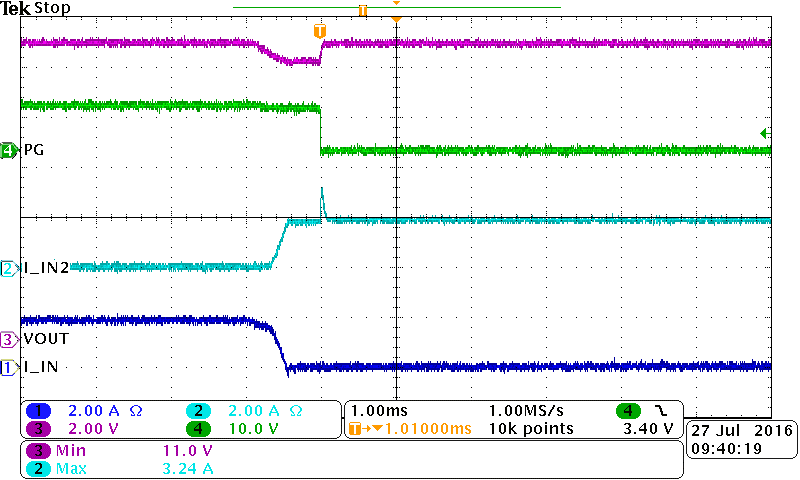

圖 4-3 使用 2 個 TPS25942 時 IN2 在切換期間產生浪涌電流尖峰在此例中，使用了 2 個 TPS25942 電子保險絲打造出了一款半集成式電源多路復用器解決方案。該設備最初由 CH-1、I_IN 供電，然后轉換為 CH-2、I_IN2。在切換期間，二極管壓降導致輸出電壓開始降低。為了對輸出端進行充電，切換后會出現大約 3.42A 的峰值浪涌電流尖峰?？稍?a xmlns:opentopic="http://www.idiominc.com/opentopic" class="xref" target="_blank">使用負載開關和電子保險絲的電源多路復用 中找到浪涌電流峰值測試結果的更多示例。
這里有兩個變量可幫助設計人員在電源多路復用器解決方案中實現其輸出電壓驟降目標與浪涌電流性能：
- 輸出電容 - 根據公式 1-4，增加 COUT 將導致較低的輸出電壓驟降，但會在轉換期間產生較高的浪涌電流，反之亦然。
- 切換時間 - 分立式電源多路復用器解決方案依靠 RC 延遲來限制浪涌電流。這將導致相對較慢的切換時間和相對較高的 dv/dt，因?yàn)殚_關的上升時間會在其閉合后呈指數增長。相比之下，半集成式和完全集成式電源多路復用器解決方案通常使用受控的線性上升時間。這將導致相對較低的浪涌電流量和更短的切換時間。集成式電源多路復用器解決方案具有壓擺率和切換時間組合，這是分立式解決方案根本無法實現的。
