1 什么是優先級電源多路復用器？

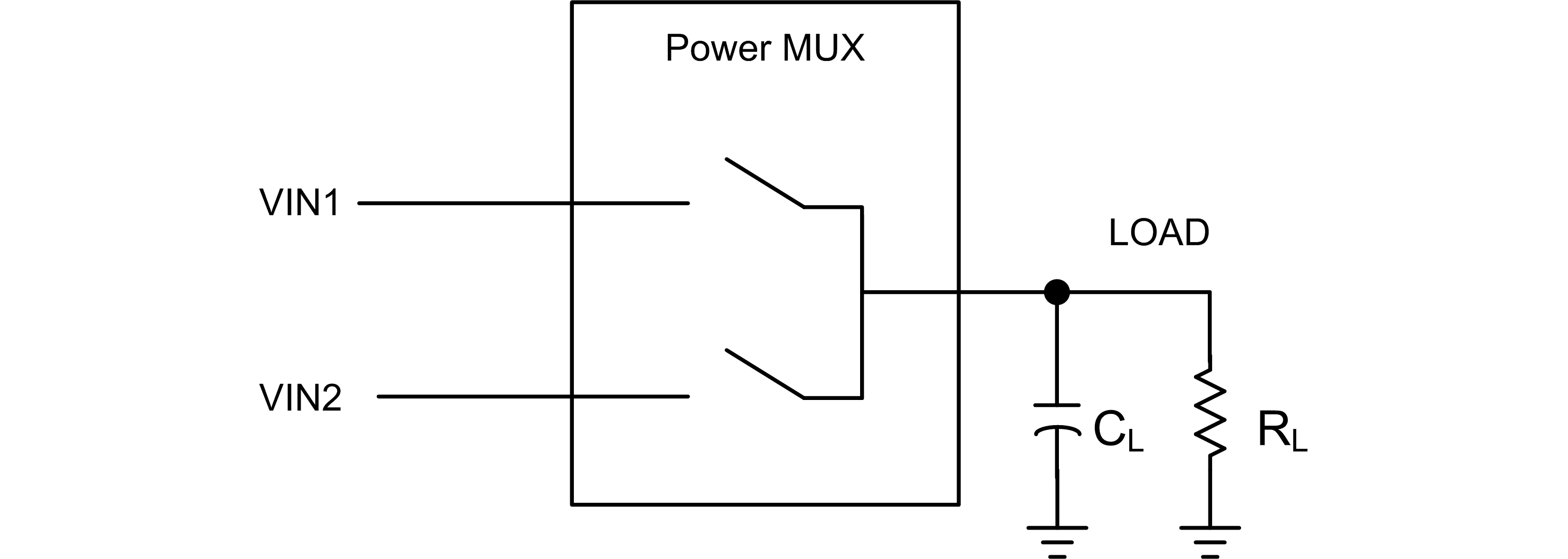

基本的電源多路復用器是從兩個或更多個輸入電源之間選擇其中一個為單個輸出端供電。
圖 1-1 電源多路復用器方框圖如果對使用哪種輸入電源沒有偏好，或偏向于始終使用輸入電壓最高的電源，那么電源多路復用器解決方案的最低要求將是為每個輸入路徑提供反向電流阻斷功能。這可通過使用二極管或 IC 的任意組合來實現，其原理與二極管（例如理想二極管控制器 ）類似。

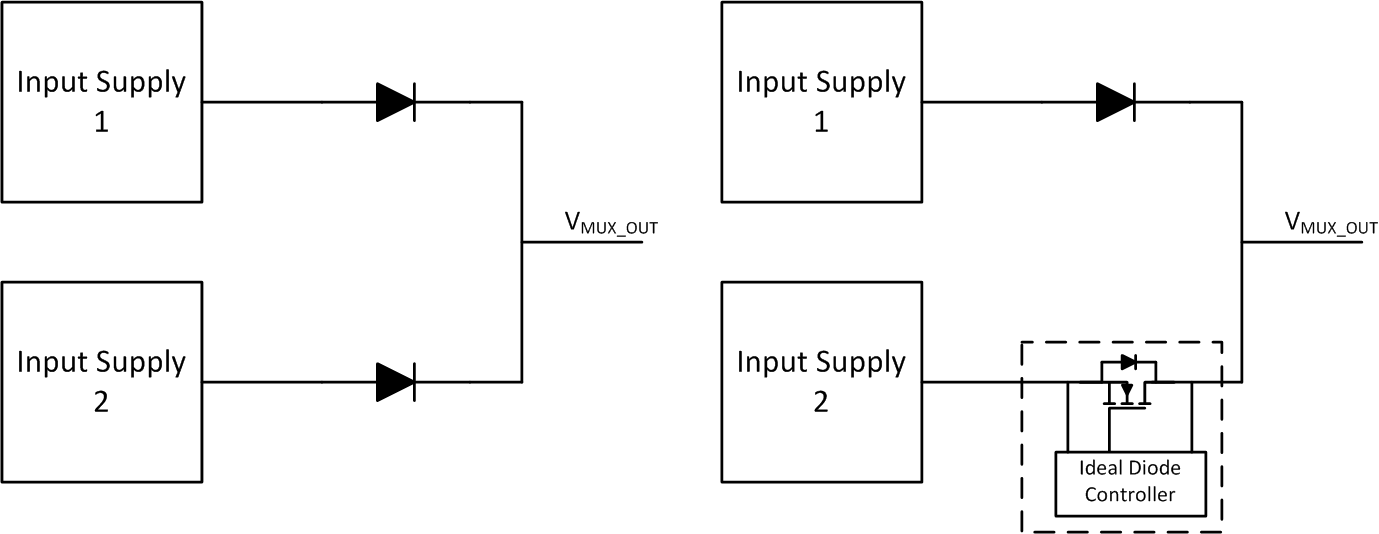

圖 1-2 非優先級電源多路復用器的基本功能肖特基二極管或硅二極管將分別產生大約 0.4V 或 0.7V 的壓降。使用理想二極管控制器產生的壓降會低很多（大約為 10mV 到 100mV），并且當開關檢測到反向電流或被禁用時，必須放置一個寄生體二極管以阻斷反向電流。

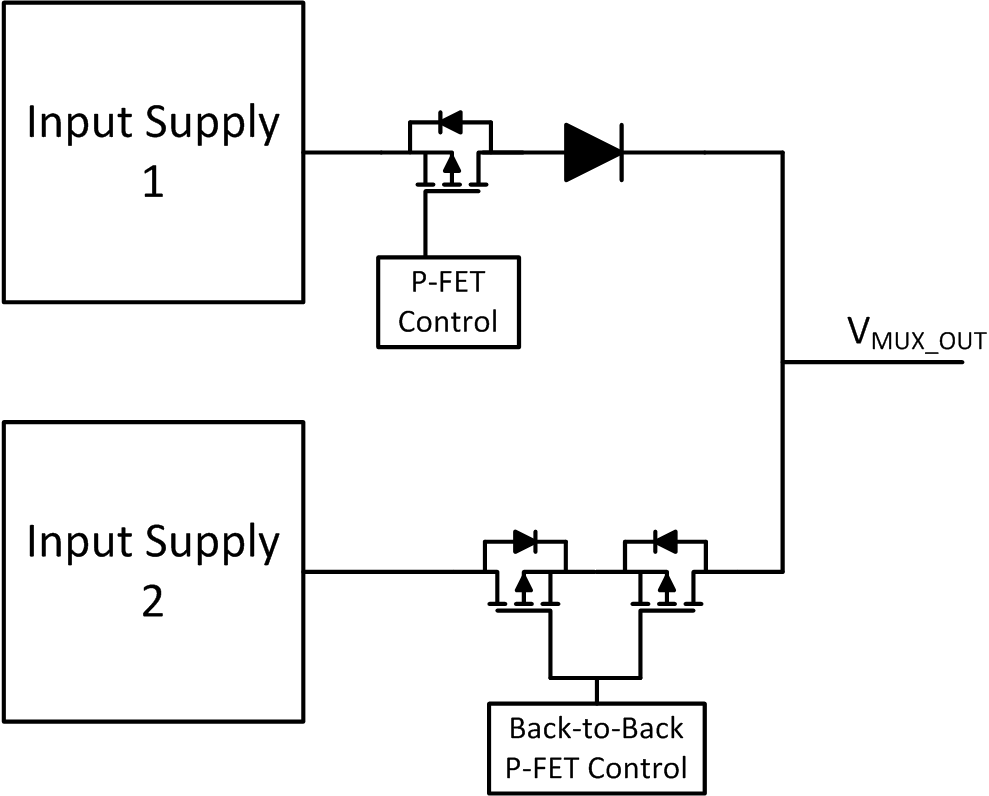

如果存在優先級，則必須添加額外的開關以完全控制要啟用的路徑。必須一直保持反向電流阻斷（通過二極管或 FET 實現），現在必須添加一個 MOSFET 來導通/關閉連接負載的每個電源路徑。
圖 1-3 優先級電源多路復用器示例本應用手冊主要介紹了優先級 電源多路復用器解決方案及其實施方式。
