雙輸入優先級電源多路復用器解決方案可使用 4 個分立式 MOSFET(2 個背對背 FET 路徑)以及手動或自動邏輯來確定啟用哪條路徑。當沒有更高的電壓源或電荷泵可用時,通常使用基于 PMOS 的解決方案(否則基于 NMOS 的架構也可行)。

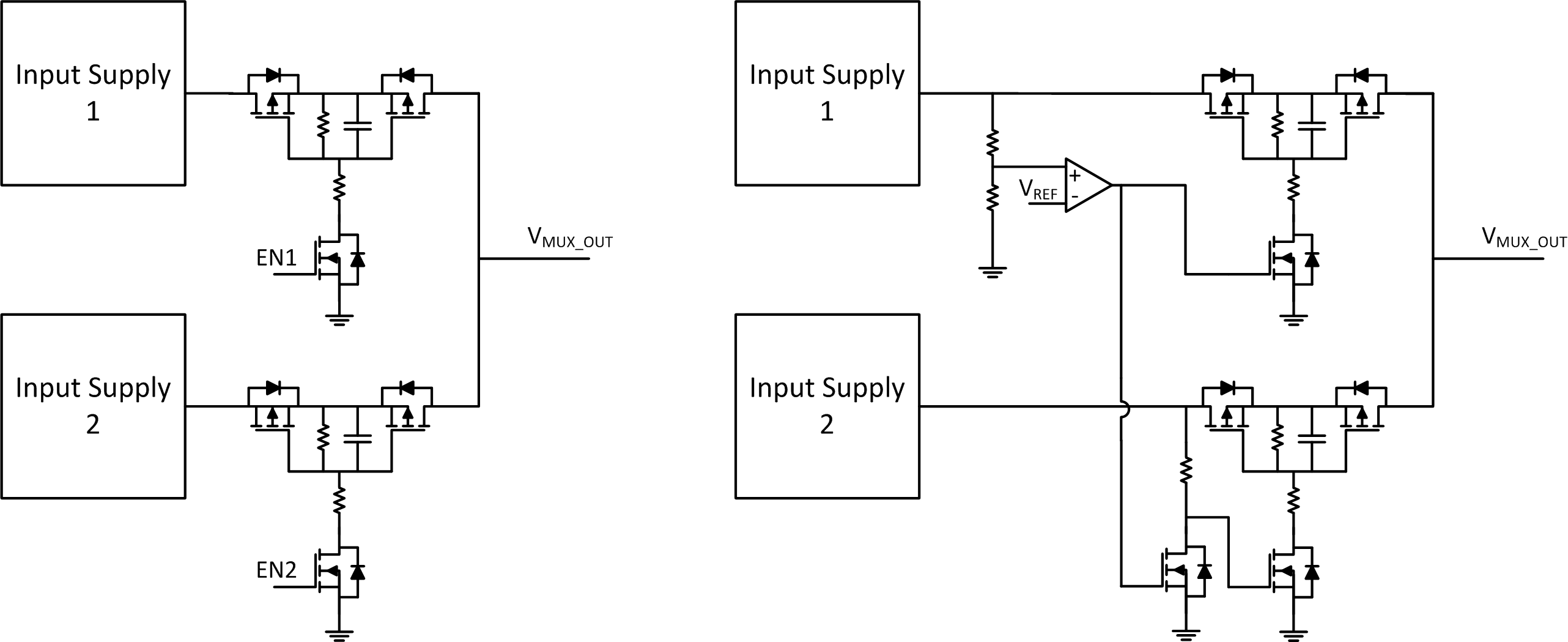

圖 3-1 具有優先級的手動和自動分立式電源多路復用器在此例中,手動電源多路復用器可通過兩個連接到微控制器的 EN 引腳來控制。微控制器需通過邏輯電路確保一次只有一組開關閉合,以防止反向電流流動。自動多路復用器采用比較器后跟反相器邏輯的模式來確保一次只有一組開關閉合。比較器配置為輸入 1 存在時閉合上面一組開關,否則默認為輸入 2 存在時閉合。
