4.3 微控制器部分和 LCD 顯示屏
系統的核心是 MSP430I2040 器件，它控制多個外設，并負責電源、顯示、測量、時序等綜合管理事務。待機狀態下的 MCU 在 LPM4.5 模式下休眠，系統消耗電流 < 1μA 且 3.3V 電源軌關斷，基本上消除了過多的功率損耗。
檢測到在 P2.2 按下按鈕 (S1) 之后，系統會被喚醒并為實現各種功能供電。在睡眠模式下，電池向 MCU 供電；當 3.3V 電源軌開啟時，由于 ORing 二極管 D4 的作用，電源軌開始供電。圖 4-5 所示為微處理器部分的原理圖。

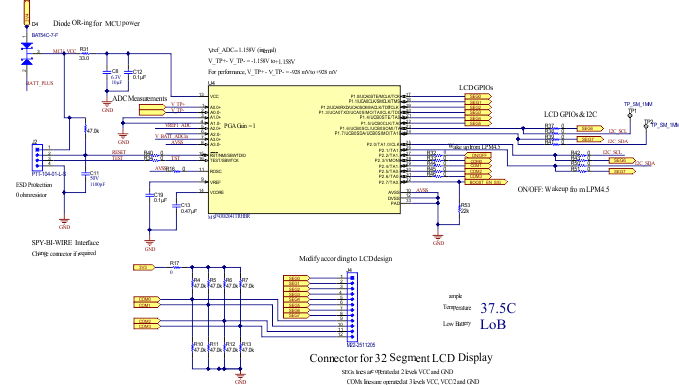

圖 4-5 微控制器部分的實現. LCD 軟件：該設計使用板載 GPIO 來實現 LCD 顯示功能。它有 12 個 GPIO（8 個 SEG 和 4 個 COM 引腳），可支持多達 32 段 LCD。該實施在軟件中完成，然后通過 TI 進行評估。有關類似實施的詳細信息，請參閱借助 MSP430 MCU 使用軟件驅動玻璃 LCD。
特別是對于使用 GPIO 驅動三分之一的偏置 LCD 的情況，TI 的 TIDA-00848 參考設計展示了一種正在申請專利的替代解決方案，可與任何沒有片上顯示模塊的 TI MCU 配合使用。在 CC1310 無線 MCU 上使用若干電阻器和 GPIO 控制軟件，實現 LCD 驅動功能。用戶可使用 MSP430I2040 實現相同的架構。需要用到一個額外的 PWM 引腳。在這種情況下可使用“開/關”引腳（多用途），因為在開啟后，“開/關”引腳在系統工作之時不會發揮作用。它可配置到 PWM 引腳來支持顯示。如需對硬件進行小幅修改，請通過 E2E 聯系 TI，了解更多詳細信息。

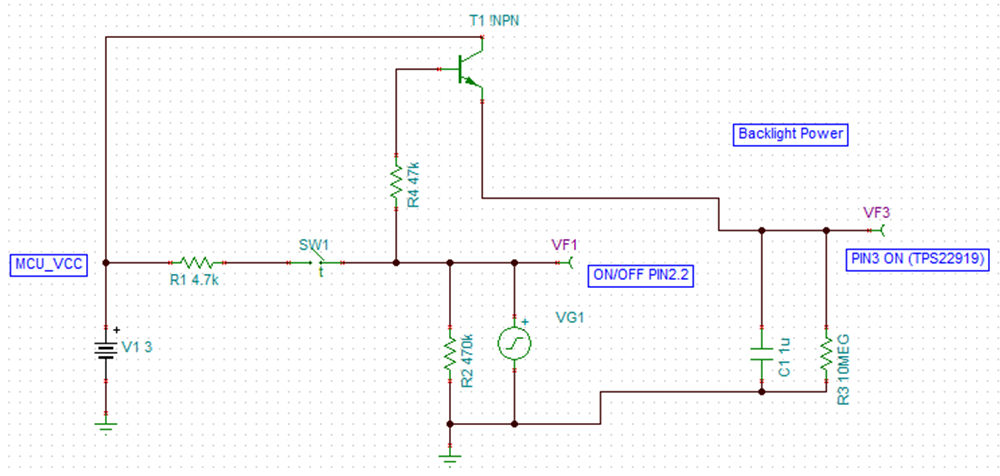

圖 4-6 使用同一個“開/關”引腳作為 PWM 輸出的示例實現.
