ZHCAAB1 November 2020 LM66100 , MSP430I2030 , MSP430I2031 , MSP430I2040 , MSP430I2041 , TLV2333 , TPS22919 , TPS61023
熱電堆傳感器的信號輸出 TP+ 和 TP– 饋送到增益為 201、具有低失調電壓溫漂的運算放大器。信號偏移了 VREF,差分信號饋送到 MSP430I2040 通道 0 上的 24 位 ADC 進行數字化。
如圖 3-1 所示,設計前端時需要計算輸入范圍。為涵蓋隨環境變化而改變的物體溫度范圍,假定熱電堆信號 (Vtc) 在 –1mV 至 3mV 之間變化,如圖 3-1 中的紅色標識 (Vsen) 所示,得出Equation1:

使用 TLV2333 器件(最大失調電壓為 15μV)的一個通道放大此信號,增益通過Equation2 得出:

該 VOUT 在差分模式下發送到 ADC,如圖 4-3 所示。ADC 輸入將在
201 × Vtc(其值將為 201mV)至 603mV 之間變化(為獲得出色性能,信號范圍應在 ±928mV 內)。
系統要求輸入端存在直流電壓漂移,以便有足夠的失調電壓來獲得負信號(當環境溫度高于物體溫度時,熱電堆輸出將為負值)。這通過使用 TLV2333 的另一個通道來實現,它有兩個用途。首先,它為熱敏電阻電壓測量提供一個緩沖器,該輸出也用作熱電堆測量的基準或直流失調電壓。
請注意,MSP430I2040 中的 ADC 輸入阻抗是 200k? 的階數。典型的熱敏電阻輸出在 50°C 時的 35k? 至 0°C 時的 331k? 之間變化(來自 TS318-11C55 數據表)。為了測量信號,在熱敏電阻和 ADC 通道之間添加一個緩沖器是非常有必要的。
使用緩沖器后面的電阻分壓器測量熱敏電阻電壓,此緩沖器由 TLV2333 運算放大器的第二個通道提供。Equation3 計算 VREF 范圍:

Equation3 顯示,VREF1 在 383mV (RNTC 35k?) 至 993mV (RNTC 331k?) 之間變動。在 25°C 時 RNTC 的值大約為 100k?,轉換為 550mV 的 VREF1。

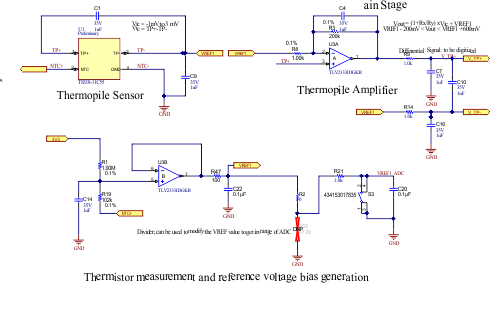

圖 4-3 低噪聲弱信號鏈的實現.
