ZHCAAB1 November 2020 LM66100 , MSP430I2030 , MSP430I2031 , MSP430I2040 , MSP430I2041 , TLV2333 , TPS22919 , TPS61023
1 引言
紅外溫度計可完成無接觸式溫度測量，有助于緩解接觸感染的傳播。需要使用高性能模數轉換器 (ADC) 對模擬紅外溫度傳感器（通常是一個單像素熱電堆傳感器）采集到的高精度信號進行采樣。該溫度計將傳感器置于物體附近但不進行實際接觸，通過這種方式提供溫度讀數。它提供便攜式和即時的現場讀數來篩查患者，并且在衡量一個人的健康狀況時仍能降低測試人員的暴露風險。
此應用手冊詳細說明了一種基于 IR 且可實現患者監護的溫度計的完整設計。使用熱電堆紅外傳感器來完成該設計，該傳感器可產生與物體和環境之間的溫差成比例的模擬電壓。圖 1-1 所示為紅外溫度計的系統級方框圖。此架構的主要優點是以非常低的成本實現非常高的性能。

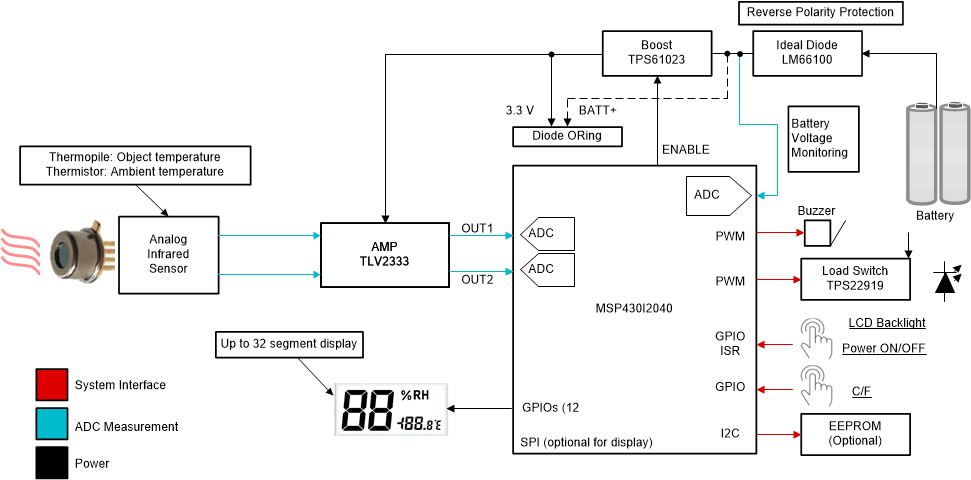

圖 1-1 紅外溫度計設計的系統級方框圖. 該系統的核心是 MSP430I2040，這款 16MHz 計量 AFE 具有四個 24 位 Σ-Δ ADC、兩個 16 位計時器、16KB 閃存和 1KB RAM，提供了足夠的資源來完成溫度測量。它控制整個系統，包括電源管理、微弱信號測量、數字化和用戶界面（例如，顯示屏、輸入按鈕等）。
