ZHCAAB1 November 2020 LM66100 , MSP430I2030 , MSP430I2031 , MSP430I2040 , MSP430I2041 , TLV2333 , TPS22919 , TPS61023
4 紅外溫度計：硬件設計
如果將末端置于不同溫度下，則它與金屬之間會產生電壓。這種現象稱為“塞貝克效應”。由于塞貝克效應，在一端連接的兩種異種金屬（稱為熱電偶）之間也會產生電壓差。現代技術使得在非常小的區域內生產由數百個熱電偶組成的熱電堆傳感器成為可能。

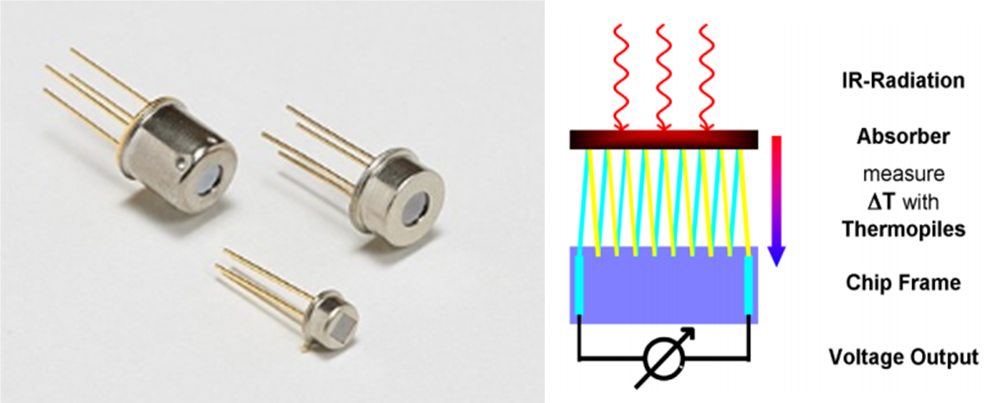

圖 4-1 所示為上述帶有四根引線的溫度傳感器。兩根引線用于熱電堆輸出，這里會因為塞貝克效應而產生電勢；另兩根引線用作熱敏電阻引線，用于測量環境溫度。
圖 4-1 由熱電堆傳感器和熱敏電阻組成的溫度傳感器. 圖 4-2 解釋了使用兩組傳感器的原因。若要知曉物體的溫度，就必須了解當紅外光照射在熱電堆傳感器的一端時產生的電壓。電壓 (ΔV) 與溫差 (ΔT) 成正比。可根據 ΔT（使用對應于 ΔV 的 LUT）和環境溫度 TCOLD（如圖 4-2 所示）確定物體的溫度。
如果已知環境溫度和由于塞貝克效應產生的電壓差，則可計算出物體溫度。

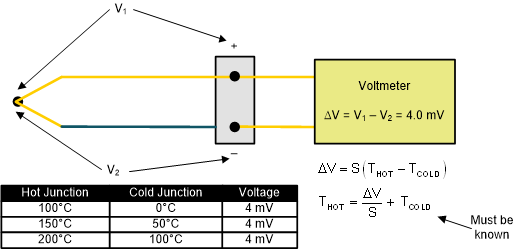

圖 4-2 物體溫度的計算.
