ZHCA603A May 2014 – January 2022 DRV2603 , DRV2604 , DRV2604L , DRV2605 , DRV2605L , DRV2605L-Q1 , DRV2624 , DRV2625 , DRV2667
4 DRV260x 和 DRV262x 驅動器的能耗優勢
DRV260x 和 DRV262x 驅動器是一系列適用于 ERM 和 LRA 傳動器的觸覺驅動器。它們包含許多功能，可幫助減少 LRA 傳動器的能耗。一個重要的功能就是自動共振跟蹤引擎。自動共振會實時跟蹤 LRA 的共振頻率。如果共振頻率出于任何原因從波形中間偏移，引擎會逐周期地跟蹤該頻率，以盡可能提高傳動器加速度。通過在共振頻率下振動，驅動器每“g”加速度需要的能量更少，可實現即時節能。

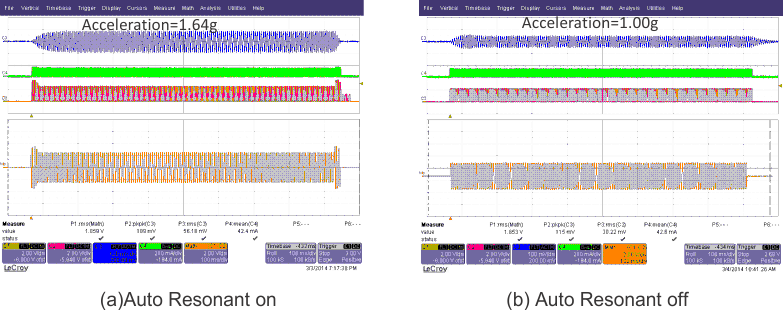

圖 4-1 自動共振打開/關閉時的蜂鳴波形| 加速度 (g) | 啟動時間 (ms) | 停止時間 (ms) | f (Hz) | 能量 (mA/g) | |
|---|---|---|---|---|---|
| 共振打開 | 1.64 | 56.0 | 14.5 | 175 | 28.4 |
| 共振關閉 | 1.00 | 51.7 | 71.6 | 185 | 51.8 |
表 4-1 顯示在自動共振開啟時，加速度更大且功耗更低。自動共振打開時，DRV2605 隨著不斷變化的 LRA 共振頻率（以 175Hz 為中心）進行調整。但是，在自動共振關閉時，驅動器不再跟蹤頻率。所以在自動共振打開時，可以實現更大的加速度。所有 DRV260x 和 DRV262x 器件具有同樣的結果。
自動共振還能提高傳動器的啟動速度和停止速度。

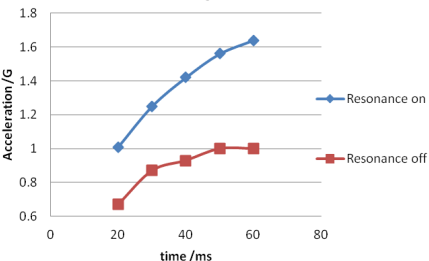

圖 4-2 啟動速度

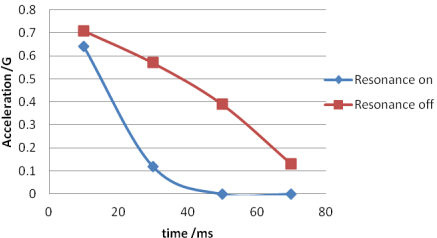

圖 4-3 停止速度表 4-1 顯示自動共振打開時啟動時間更長；但這是因?yàn)樽詣?dòng)共振而產生更高加速度的結果。自動共振引擎可幫助傳動器更快地啟動和停止，在更少的時間內實現同樣的加速度，正如圖 4-2 和圖 4-3 所示。在表 4-1 中，當自動共振打開時，傳動器只需要多一點時間就可以產生更大的加速力。
