6.6 開關特性
VDD = VHB = 12V，VHS = VSS = 0V，LO 或 HO 無負載，TJ = –40°C 至 +140°C（除非另有說明）
| 參數 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 | |
|---|---|---|---|---|---|---|
| 傳播延遲 | ||||||
| tDLFF | VLI 下降至 VLO 下降 | 請參閱圖 6-1 | 16 | 30 | ns | |
| tDHFF | VHI 下降至 VHO 下降 | 請參閱圖 6-1 | 16 | 30 | ns | |
| tDLRR | VLI 上升至 VLO 上升 | 請參閱圖 6-1 | 16 | 30 | ns | |
| tDHRR | VHI 上升至 VHO 上升 | 請參閱圖 6-1 | 16 | 30 | ns | |
| 延遲匹配 | ||||||
| tMON | 從 LO 導通至 HO 關斷 | 請參閱 圖 6-1 | 1 | 7 | ns | |
| tMOFF | 從 LO 關斷至 HO 導通 | 請參閱 圖 6-1 | 1 | 7 | ns | |
| 輸出上升和下降時間 | ||||||
| tR | LO、HO 上升時間 | CLOAD = 1800pF，10% 至 90% | 12 | ns | ||
| tF | LO、HO 下降時間 | CLOAD = 1800pF，90% 至 10% | 10 | ns | ||
| tR | LO、HO (3-9V) 上升時間 | CLOAD = 0.1μF，30% 至 70% | 0.33 | 0.6 | μs | |
| tF | LO、HO (3-9V) 下降時間 | CLOAD = 0.1μF，70% 至 30% | 0.23 | 0.6 | μs | |
| 其他 | ||||||
| TPW，min | 可改變輸出的最小輸入脈沖寬度 | 20 | ns | |||
| 自舉二極管關斷時間 (1) | IF = 20mA，IREV = 0.5A | 50 | ns | |||
(1) 未經量產測試的參數

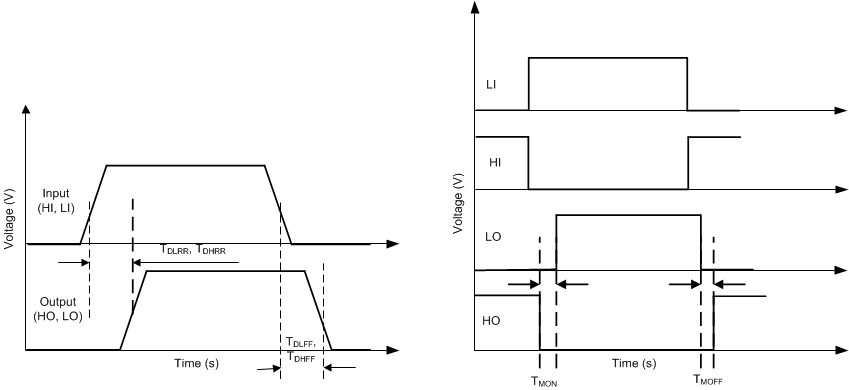

圖 6-1 時序圖
