8.2.3 應用曲線
為充分減少電源的開關損耗，應盡可能快速地導通和關斷功率 MOSFET。驅動器的驅動電流能力越高，開關速度越快。因此，所設計的 UCC27289 具有高驅動電流能力和低輸出級電阻。在重負載狀態下進行測試，是一種常用的柵極驅動器器件驅動能力測試方法。輸出的上升時間和下降時間體現了柵極驅動器器件的驅動能力。如果使用大電容器來測量驅動強度，則不應與負載電容器串聯任何電阻。可使用圖中上升和下降曲線上的超快 dV/dt 來估算峰值電流能力。這種方法也可用于比較兩個或更多柵極驅動器器件的性能。

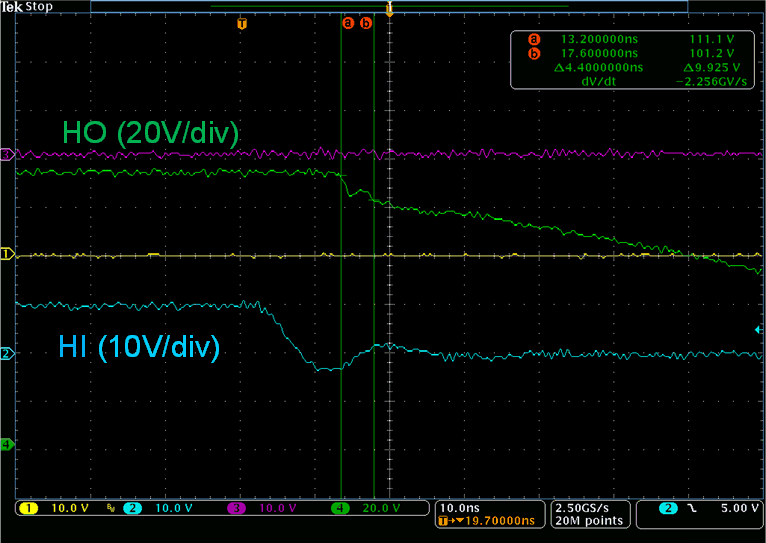

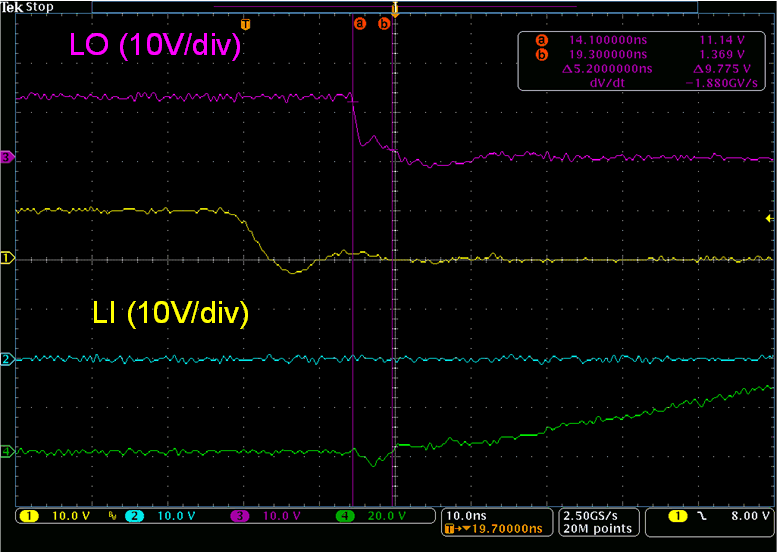

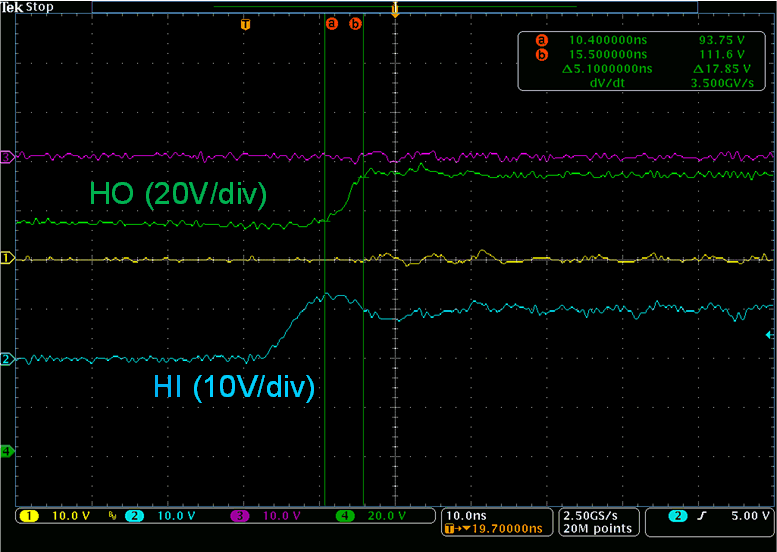

UCC27289 在類似應用環境中接受了測試。無負載時，同步降壓轉換器用于生成以下波形。開關頻率設置為 100kHz，輸入電壓設置為 100V。UCC27289 使用 2Ω 外部電阻器來驅動 BSC16DN250NS3。所有波形均由單端探頭測量。圖 8-3 和 圖 8-4 分別展示了 HO 的上升時間和下降時間。圖 8-5 和 圖 8-6 分別展示了 LO 的上升時間和下降時間。內部自舉二極管和外部自舉電容器產生高側偏置。

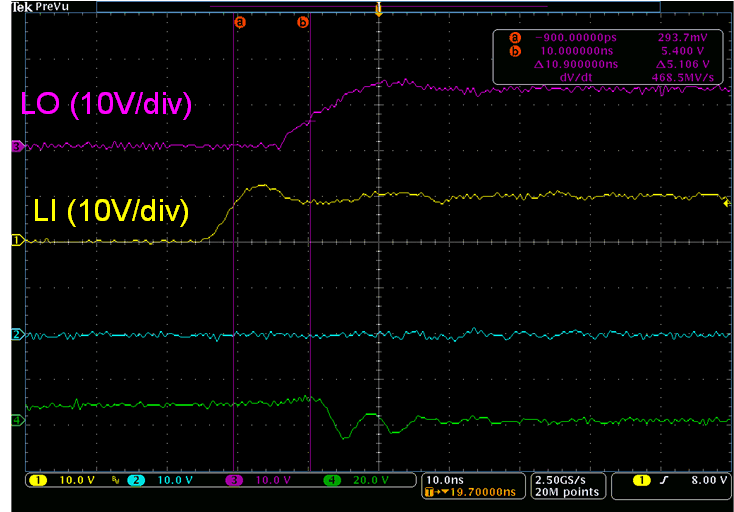

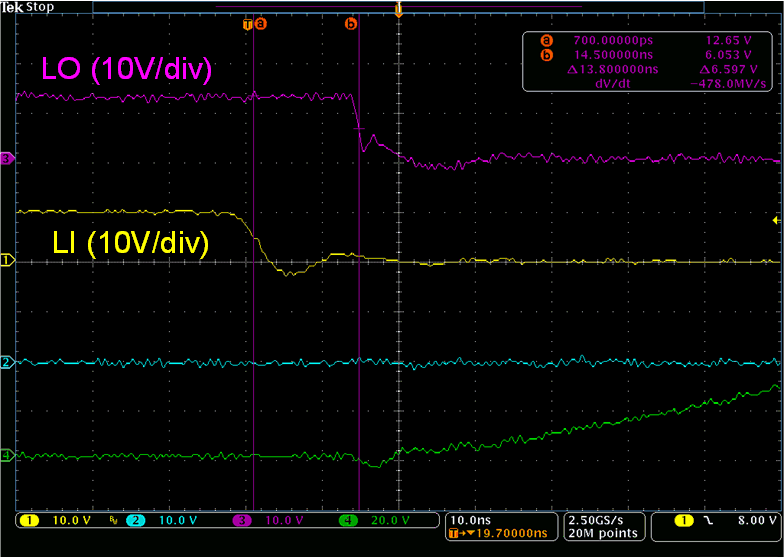

如 節 8.2.2.5 中所述，對許多應用來說，傳播延遲對可靠運行至關重要。圖 8-7 和 圖 8-8 展示了 UCC27289 的 LO 上升和下降傳播延遲。HO 輸出也發生了類似傳播延遲。
| VDD = 12V，HS = 100V |
| VDD = 12V，HS = 100V |
| VDD = 12V |

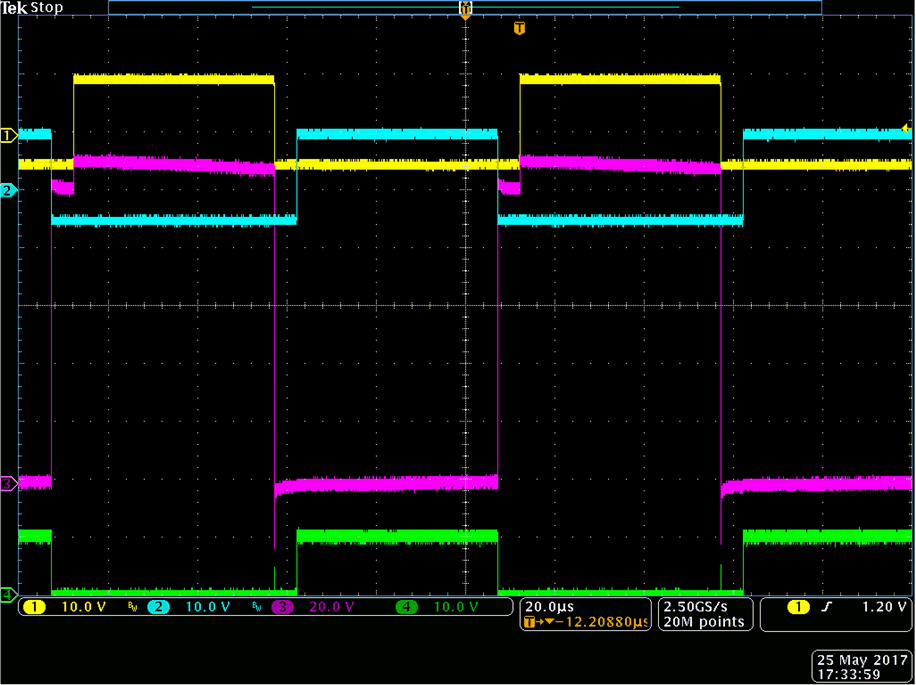

| VDD = 10V，Vin = 100V | CL = 1nF | Ch1 = HI、Ch2 = LI、Ch3 = HO、Ch4 = LO |
| VDD = 12V，HS = 100V |
| VDD = 12V，HS = 100V |
| VDD = 12V |
