9.2.2.1 選擇輸入電阻器
輸入電阻器可限制仿真二極管正向偏置時流入到其中的電流。閾值電流 IFLH 的典型值為 2.8mA。建議的正向電流工作范圍為 7mA 至 16mA（仿真二極管導通）。在此范圍內保證所有電氣規格。應選擇電阻器，使得在典型工作條件下 IF 為 10 mA。以下是將影響此電流確切值的因素列表：
- 電源電壓 VSUP 變化
- 制造商的電阻器容差和溫度引起的變化
- 仿真二極管正向壓降變化（IF=10mA，VF= 2.1V 典型值、1.8V 最小值、2.4V 最大值，溫度系數小于 1.35mV/°C，動態阻抗小于 1Ω）

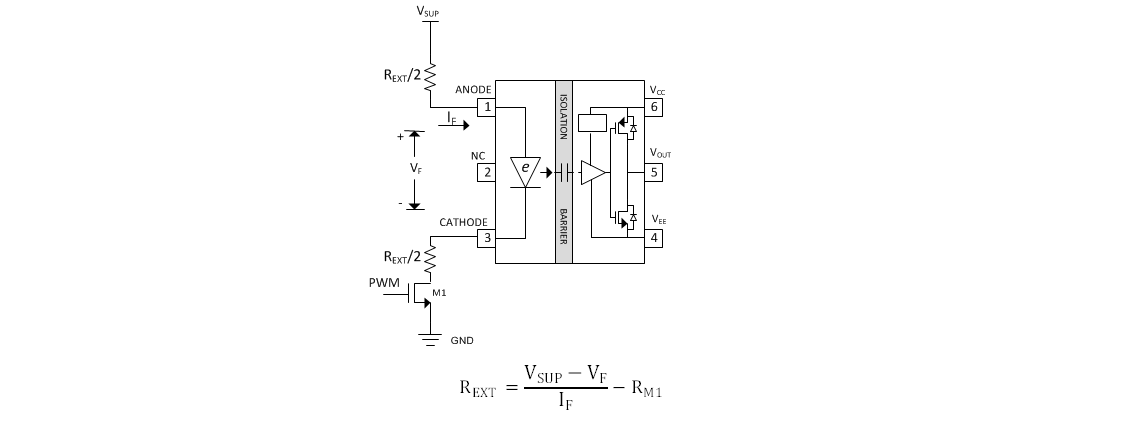

圖 9-2 配置 1：使用單個 NMOS 和分離電阻器來驅動 UCC23513 的輸入級#T5006965-9 展示了使用單個緩沖器來驅動 UCC23513 的輸入級，#T5006965-22 展示了使用 2 個緩沖器的情況。

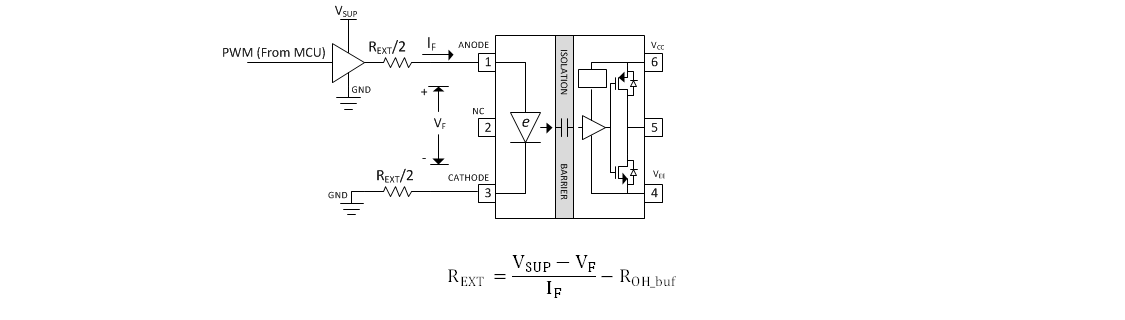

圖 9-3 配置 2：使用一個緩沖器和分離電阻器來驅動 UCC23513 的輸入級

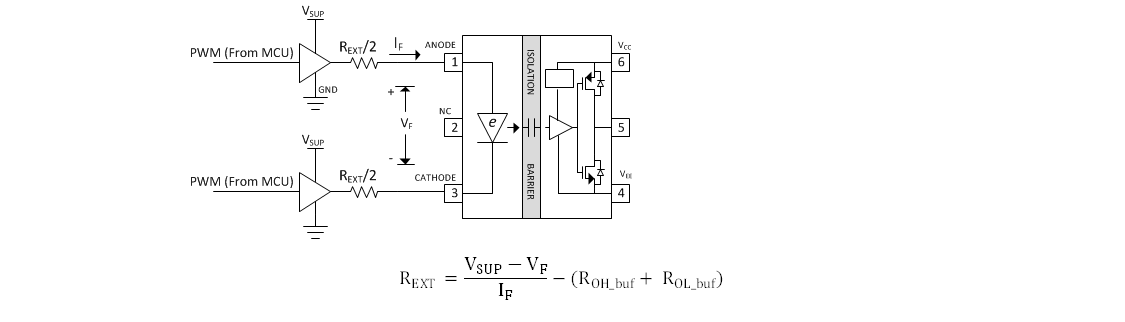

圖 9-4 配置 3：使用 2 個緩沖器和分離電阻器來驅動 UCC23513 的輸入級表 9-2 顯示了 #T5006965-8、#T5006965-9 和#T5006965-22 中顯示的 3 種不同配置的 REXT 的值范圍。導出 REXT 范圍時所使用的假設如下：
- 目標正向電流 IF 最小值為 7mA，典型值為 10mA，最大值為 16mA
- 仿真二極管正向壓降為 1.8V 至 2.4V
- VSUP（緩沖器電源電壓）為 5V（容差為 ±5%）
- 制造商的 REXT 容差為 1%
- NMOS 電阻為 0.25Ω 至 1.0Ω（對于配置 1）
- ROH（輸出“高”狀態下的緩沖器輸出阻抗）最小值為 13Ω，典型值為 18Ω，最大值為 22Ω
- ROH（“低”狀態下的緩沖器輸出阻抗）最小值為 10Ω，典型值為 14Ω，最大值為 17Ω
表 9-2 用于驅動輸入級的 REXT 值
| REXT Ω | |||
|---|---|---|---|
配置 | 最小值 | 典型值 | 最大值 |
| 單個 NMOS 和 REXT | 218 | 290 | 331 |
| 單個緩沖器和 REXT | 204 | 272 | 311 |
| 兩個緩沖器和 REXT | 194 | 259 | 294 |
