ZHCSIX8E October 2018 – August 2020 UCC23513
PRODUCTION DATA
8.3.2 輸入級
UCC23513 的輸入級為仿真二極管，因此具有陽極（引腳 1）和陰極（引腳 3）。引腳 2 沒有內部連接，可以保持開路或接地。輸入級沒有電源和接地引腳。當通過向陽極施加相對于陰極的正電壓來正向偏置仿真二極管時，正向電流 IF 會流入仿真二極管。仿真二極管上的正向壓降通常為 2.1V（典型值）。應使用外部電阻器來限制正向電流。建議的正向電流范圍為 7mA 至 16mA。當 IF 超過閾值電流 IFLH（典型值為 2.8mA）時，會穿過隔離柵通過高壓 SiO2 電容器傳輸一個高頻信號。接收器檢測到該 HF 信號，VOUT 被驅動為高電平。有關如何選擇輸入電阻器的信息，請參閱GUID-5F57D003-E944-4B82-B2BB-F4BBCCD89CAD.html#GUID-5F57D003-E944-4B82-B2BB-F4BBCCD89CAD。仿真二極管的動態阻抗非常小（不到 1.0Ω），并且仿真二極管正向壓降的溫度系數小于 1.35mV/°C。因此，在所有工作條件下，正向電流 IF 均具有出色的穩定性。如果陽極電壓降至 VF_HL (0.9V) 以下或反向偏置，則柵極驅動器輸出被驅動為低電平。仿真二極管的反向擊穿電壓大于 15V。因此，對于正常操作，允許高達 13V 的反向偏置。仿真二極管的大反向擊穿電壓使 UCC23513 能夠以互鎖架構工作（請參閱#T5006965-10 中的示例），其中 VSUP 可高達 12V。系統設計人員可以靈活地選擇 3.3V、5.0V 或高達 12V 的 PWM 信號源，從而使用適當的輸入電阻驅動 UCC23513 的輸入級。該示例展示了兩個可驅動一組 IGBT 的柵極驅動器。柵極驅動器的輸入如圖所示進行連接，通過兩個由 MCU 控制的緩沖器驅動。互鎖結構可防止兩個仿真二極管同時“導通”，從而防止 IGBT 中發生擊穿。它還確保如果兩個 PWM 信號同時錯誤地保持高電平（或低電平），則兩個柵極驅動器輸出將被驅動為低電平。

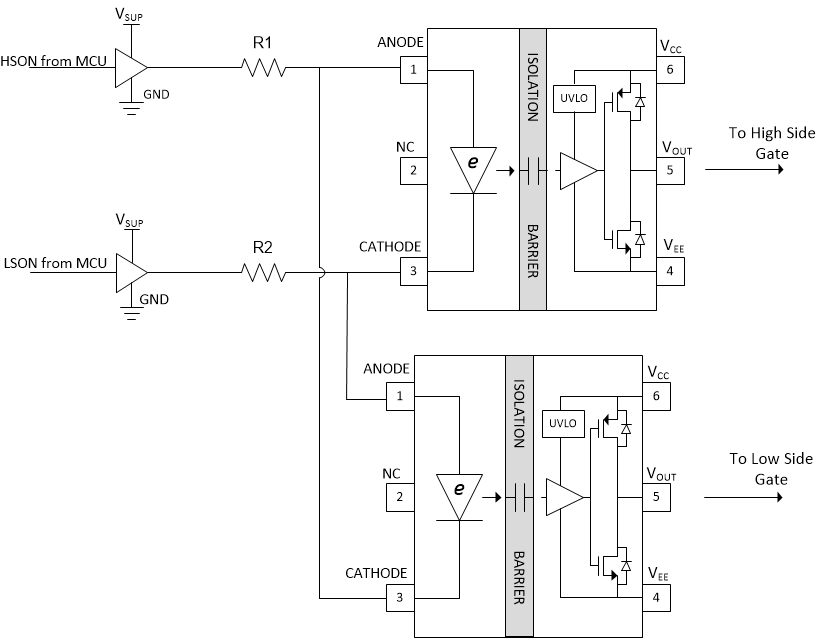

圖 8-3 互鎖
