6.12 典型特性
VCC= 15V，1μF 電容器（VCC 至 VEE，CLOAD = 1nF（對于時序測試）、180nF（對于 IOH 和 IOL 測試），TJ = –40°C 至 +150°C（除非另有說明）
| CLOAD = 180nF |
| CLOAD = 1nF |
A.

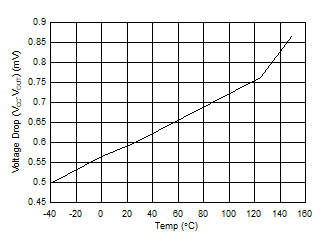

圖 6-10 VOH（無負載）與溫度間的關系| IOUT = 0mA |
A.

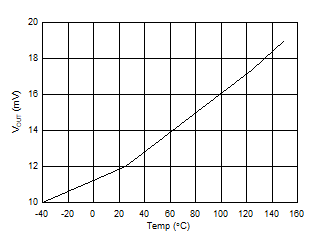

圖 6-12 VOL 與溫度間的關系| IOUT = 20mA（灌電流） |
A.

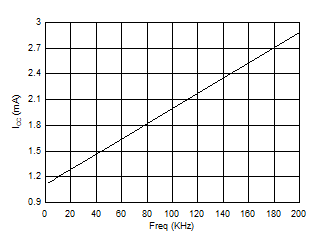

圖 6-14 電源電流與頻率間的關系
A.

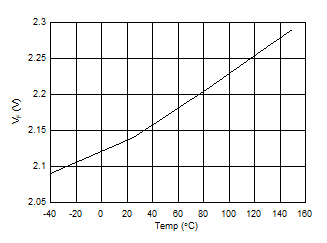

圖 6-16 正向壓降與溫度間的關系| IF = 10mA |
| CLOAD = 1nF |
A.

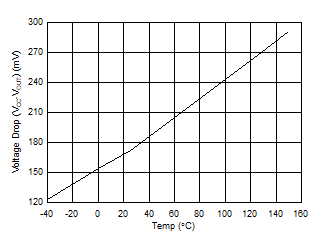

圖 6-11 VOH（20mA 負載）與溫度間的關系| IOUT = 20mA（拉電流） |
A.

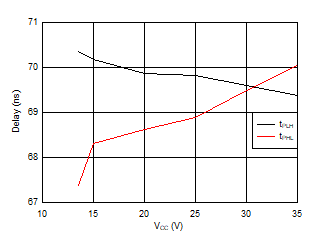

圖 6-13 傳播延遲與電源電壓間的關系
A.

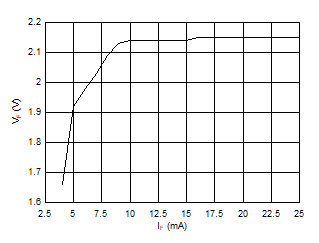

圖 6-15 正向電流與正向壓降間的關系| TA = 25°C |
