7.3.1 架構
圖 7-1 顯示了此應用在推挽和開漏模式下所需的半緩沖架構設計。該應用使用邊沿速率加速器電路（適用于高到低和低到高邊沿）、高導通電阻 N 溝道導通柵極晶體管（約為 300Ω 至 500Ω）以及上拉電阻器（用來提供直流偏置和驅動能力）來滿足這些要求。該設計不需要方向控制信號來控制從 A 到 B 或從 B 到 A 的數據流方向。最終的實現支持低速開漏操作和高速推挽操作。

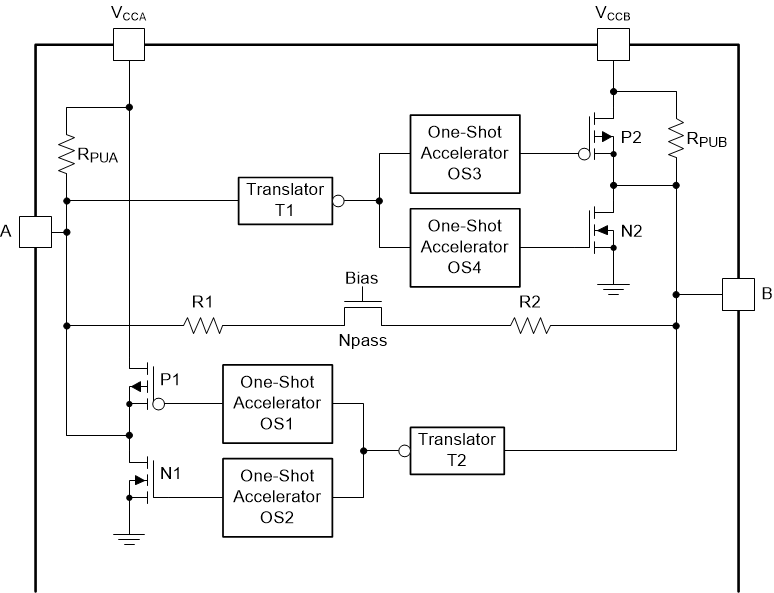

圖 7-1 TXS0108E 單元的架構從 A 端口向 B 端口傳輸數據時，在上升沿期間，單穩態電路 (OS3) 會在短時間內開啟 PMOS 晶體管 (P2)，從而縮短從低電平到高電平的轉換時間。類似地，從 A 向 B 傳輸數據時，在下降沿期間，單穩態電路 (OS4) 會在短時間內開啟 N 溝道 MOSFET 晶體管 (N2)，從而加快高電平至低電平轉換。B 端口邊沿速率加速器由單穩態電路 OS3 和 OS4、晶體管 P2 和 N2 組成，用于根據在 A 端口上檢測到的高電平或低電平快速強制 B 端口進行相應的轉換。
從 B 端口向 A 端口傳輸數據時，在上升沿期間，單穩態電路 (OS1) 會在短時間內開啟 PMOS 晶體管 (P1)，從而縮短低電平至高電平的轉換時間。類似地，從 B 向 A 傳輸數據時，在下降沿期間，單穩態電路 (OS2) 會在短時間內開啟 NMOS 晶體管 (N1)，從而加快高電平至低電平轉換。A 端口邊沿速率加速器由單穩態電路 OS1 和 OS2、晶體管 P1 和 N1 元件以及邊沿速率加速器組成，用于根據在 B 端口上檢測到的高電平或低電平快速強制 A 端口進行相應的轉換。
