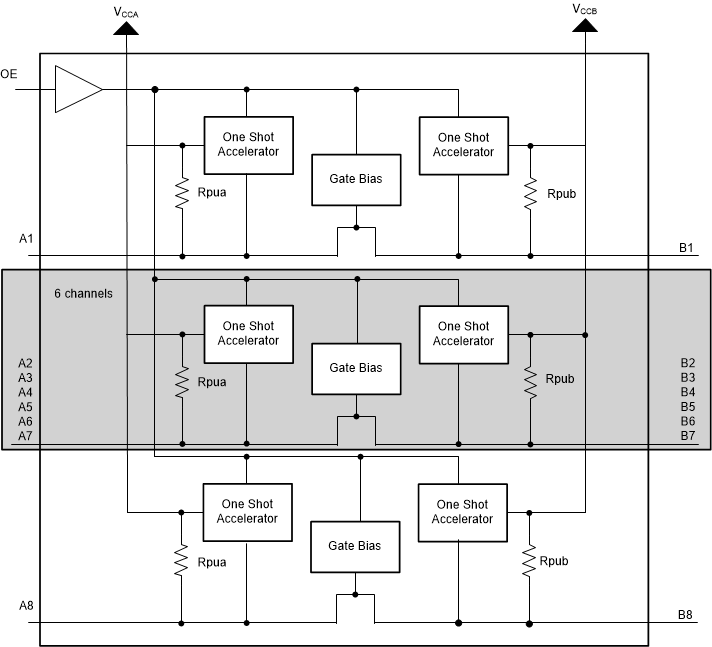

7.2 功能方框圖
每個 A 端口 I/O 具有一個針對 VCCA 的上拉電阻 (RPUA)，每個 B 端口 I/O 具有一個針對 VCCB 的上拉電阻 (RPUB)。輸出驅動低電平時，RPUA 和 RPUB 的值為 40kΩ。輸出驅動高電平時，RPUA 和 RPUB 的值為 4kΩ。OE = 低電平時，RPUA 和 RPUB 被禁用。
