7.3.9 軟啟動和從壓降中恢復
使用 TPSM336xx-Q1 進行設計時，請將因對壓降進行恢復和軟啟動而引起的輸出電壓緩慢上升視為兩種單獨的運行條件，如 圖 7-11 和 圖 7-12 所示。軟啟動由以下任一條件觸發：
- 為器件的 VIN 引腳供電，釋放欠壓鎖定
- EN 用于打開器件
- 由于過熱保護而從關斷狀態恢復
觸發軟啟動后，電源模塊將執行以下操作：
- 電源模塊用來調節輸出電壓的基準緩慢斜升。最終結果是，如果輸出電壓先前為 0V，則 tSS 將達到所需值的 90%。
- 工作模式設置為自動模式，為低側 MOSFET 激活二極管仿真模式。此操作允許在不將輸出拉低的情況下啟動。即使在預偏置啟動期間輸出端已經存在電壓，情況也是如此。

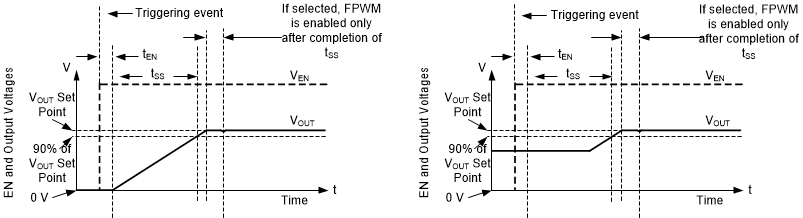

圖 7-11 帶和不帶預偏置電壓的軟啟動
