7.4.3.2.2 降頻
只要輸出電壓為高電平，TPSM336xx-Q1 就會降低頻率。每當內部誤差放大器補償輸出 COMP（一種內部信號）為低電平并且 VOUT/FB 的穩壓設定點與施加到 VOUT/FB 的電壓之間存在偏差時，就會啟用此功能。最終結果是，在自動模式下輕負載運行時的輸出阻抗比正常工作時大。當器件完全空載時，輸出電壓必須大約為 1% 高電平。
在自動模式下，一旦輸出電流低于器件大概 1/10 的額定電流，輸出電阻會增加，以便在降壓轉換器完全空載時輸出電壓為 1% 高電平。

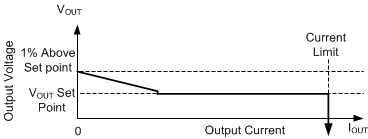

圖 7-14 自動模式下穩態輸出電壓與輸出電流間的關系在 PFM 模式下運行時，需要在輸出電壓上提供小幅的直流正偏移量來激活 PFM 檢測器。PFM 中的頻率越低，VOUT 上所需的直流偏移量就越大。如果 VOUT 上的直流偏移量不可接受，則可以在 VOUT 或 FPWM 模式下使用虛擬負載來減少或消除此偏移量。
