ZHCSEJ1C December 2015 – September 2024 TPS7H3301-SP
PRODUCTION DATA
為了在盡可能降低引線電阻影響的情況下實現嚴格調節,應將遙感引腳 (VTTSNS) 與 VTT 引腳輸出電容器的正極引腳連接,作為與 VTT 的高電流路徑分離的布線。如果 VTT 輸出電容器的 ESR 大于 2mΩ,請考慮在 VTTSNS 引腳處添加一個低通 R-C 濾波器。R-C 濾波器時間常數應大致等于或略低于 VTT 輸出電容和 ESR 的時間常數。

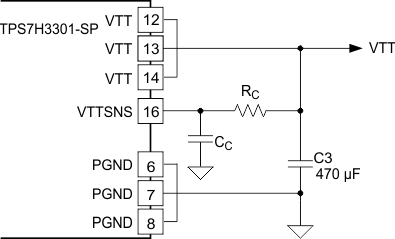

圖 8-2 VTTSNS 的 R-C 濾波器
