3 說明
TPS7B84-Q1 是一款低壓降線性穩壓器，專用于連接汽車應用中的電池。該器件的輸入電壓范圍高達 40V，因此可承受汽車系統可能發生的瞬變（如負載突降）。此器件的靜態電流僅為 18μA，是為備用系統中微控制器 (MCU) 和控制器局域網 (CAN) 收發器等常開型器件供電的出色解決方案。
TPS7B84-Q1 具有固定和可調輸出類型。該器件具有寬輸入電壓范圍，因此能夠為碳化硅 (SiC) 柵極驅動器和麥克風產生偏置電壓，以及為 MCU 和處理器供電。
該器件具有先進的瞬態響應，因此輸出端可對負載或線路變化（例如，在冷啟動條件下）作出迅速響應。此外，該器件架構新穎，可在從電壓跌落恢復過程中更大限度降低輸出過沖幅度。正常運行時，該器件可在整個線路、負載和溫度范圍內維持 ±0.75% 的直流精度。
該器件采用 SOT223 封裝和具有可濕性側面的小型 VSON 封裝，可實現緊湊的印刷電路板 (PCB) 設計。即使整個器件散熱較多，低熱阻也有助于持久運行。
(1) 如需更多信息，請參閱機械、封裝和可訂購信息。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

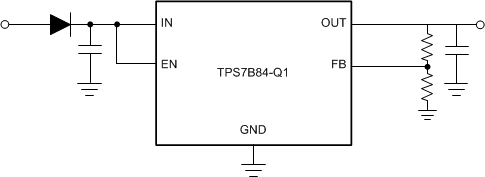

典型應用原理圖
