3 說明
在汽車電池連接應用中，低靜態電流 (IQ) 對于省電和延長電池壽命至關重要。常開型系統必須在擴展溫度范圍內具有超低 IQ，以便在車輛點火開關關閉時能夠實現持久運行。
TPS7B81-Q1 是一款低壓降 (LDO) 線性穩壓器，專為高達 40V 的 VIN 應用而設計。此器件在輕負載下的典型靜態電流僅為 2.7μA，是為備用系統中微控制器和控制器局域網和本地互連網絡 (CAN/LIN) 收發器供電的出色設計。
這些器件具有集成的短路和過流保護功能。該器件可在 -40°C 至 +125°C 的環境溫度下運行，結溫范圍為 -40°C 至 +150°C。此外，該器件采用了幾種不同尺寸的熱傳導封裝。緊湊型 WSON 封裝具有可濕性側面選項。即使整個器件散熱較多，TO-252 封裝也有助于持久運行。這些特性使得該器件非常適合用作各種電池連接汽車應用的電源。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸(2) |
|---|---|---|
| TPS7B81-Q1 | DGN (HVSSOP，8) | 3mm × 3mm |
| DRV（WSON，6） | 2mm × 2mm | |
| DRV（WSON 可濕性側面，6） | 2mm × 2mm | |
| KVU（TO-252，5） | 6.1mm × 6.6mm |
(1) 如需更多信息，請參閱機械、封裝和可訂購信息。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

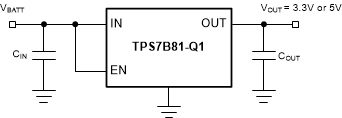

典型應用原理圖
