3 說明
TPS7A96 是一款超低噪聲 (0.5μVRMS)、低壓降 (LDO) 穩壓器，能夠以僅 200mV 的壓降提供 2A 電流。低壓降與寬帶寬誤差放大器相結合，可在低工作裕量 (500mV) 和高輸出電流 (1.75 A) 下實現非常高的 PSRR（1kHz 時為 104dB，1MHz 時為 48dB）。
該器件的輸出可通過外部電阻進行調節，范圍為 0.4 V 至 5.5 V。該器件具有寬輸入電壓范圍，支持低至 1.9V 和高達 5.7V 的工作電壓。該器件具有可編程電流限制、可編程 PG 閾值和精密使能功能，從而能夠在應用中進行更好的控制。
該器件憑借高精度基準和寬帶寬拓撲，可以輕松并聯以實現更低的噪聲和更高的電流。
該器件具有 1% 的輸出電壓精度（在線路、負載和溫度范圍內）和可降低浪涌電流的軟啟動功能，專為敏感模擬低壓器件供電而設計。
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。
與輸出電壓無關的超低輸出噪聲 (10Hz - 100kHz)

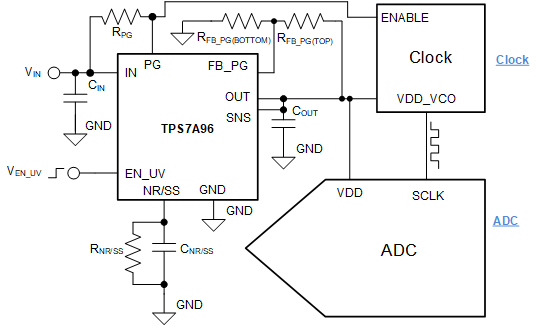

典型應用電路
