7.2.2.5 編程 TPS79501 可調節 LDO 穩壓器
如圖 7-3 所示，使用外部電阻分壓器對 TPS79501 可調節穩壓器的輸出電壓進行編程。

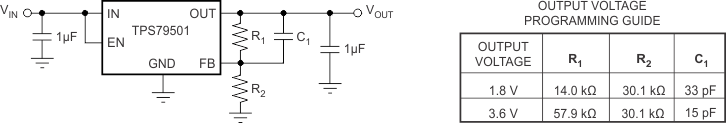

圖 7-3 典型應用，可調節輸出輸出電壓可根據方程式 1 計算得出。
方程式 1.
其中
- VREF = 1.2246V 典型值（內部基準電壓）
應當選擇電阻 R1 和 R2，以獲得大約 40μA 分壓器電流。較低值的電阻器可用于提高噪聲性能，但該器件會耗費更多功率。應避免使用較高的值，因為 FB 上的漏電流會增加輸出電壓誤差。
推薦的設計過程是選擇 R2 = 30.1k? 來將分壓器電流設置為 40μA、C1 = 15pF 以確保穩定性，然后使用 方程式 2 來計算 R1。
方程式 2.
為了提高可調節版本的穩定性，TI 建議在 OUT 和 FB 之間放置一個小型補償電容器。
可以使用方程式 3 計算該電容器的近似值。
方程式 3.
圖 7-3 中的表顯示了該電容器在多個電阻比下的建議值。如果不使用此電容器（例如在單位增益配置中），則建議使用的最小輸出電容器是 2.2μF 而非 1μF。
同樣，對于 TPS795（新芯片），若要忽略 FB 引腳電流誤差項的影響并實現出色的精度，應選擇 R2 等于或小于 550 kΩ，使流經 R1和 R2 的電流至少比電氣特性表中列出的 IFB 電流大五倍。降低 R2 的值可提高抗噪聲注入干擾的能力。提高 R2 的值可降低靜態電流，從而在低負載電流下實現更高的效率。方程式 4 計算提供最大反饋分壓器串聯電阻的設置。
方程式 4. (R1 + R2) ≤ VOUT / (IFB × 5)
